強度が2.5倍の超高強度スクリーンメッシュ版『HS-D500』　 タッチパネル銀配線L／Sで50／50ミクロンを、スクリーン印刷で形成

エレクトロニクス印刷用スクリーンメッシュ製造の専業メーカー、アサダメッシュ株式会社(本社：大阪府松原市、代表取締役：浅田 稔)は、従来の2.5倍の強度を有するスクリーン印刷用金属メッシュ『HS-D500』のスクリーン版を使用し、タッチパネル用50ミクロンの銀配線電極の300枚連続スクリーン印刷に成功しました。

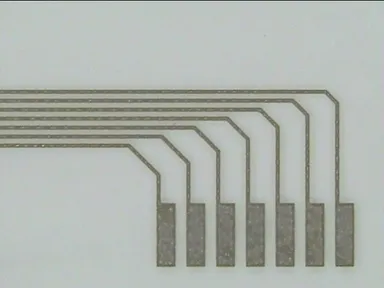

50μmL/S銀配線1

【スクリーン印刷について】
スクリーン印刷の原理は、スクリーン版と基板との間に1～数ミリのクリアランスを設定し、ゴム製のスキージで上から印圧を加え、スクリーン版をクリアランス分だけ伸ばしながら画像を転写させるというものです。この際に、基板上に転写されたペーストが、スクリーン版の張力による反発力で基板から速やかに離れる現象を“版離れ”と呼びますが、印刷時、スムーズに“版離れ”できるかどうかが印刷品質を大きく左右します。

ファインパターン印刷や高密度パターンの印刷では、印刷解像性を向上させるために高粘度ペーストを使用しなければいけませんが、高粘度ペーストは“版離れ”性が悪い為、クリアランスを大きく設定する必要があります。従来の金属メッシュでのスクリーン版の標準クリアランス量は、1メートルの版枠サイズで約3mm程度ですが、高粘度ペーストを使用するとファインパターンでは、良好に“版離れ”せず、安定して印刷が出来ないケースも多くあります。また、“版離れ”性を改善する目的で、クリアランスをこれより大きく設定すると、スクリーンメッシュ自体が塑性変形し“版伸び”を起こし、寸法精度が低下し、版寿命も短くなる不具合が起きます。

【『HS-D500』の特徴】
『HS-D500』は、引張り強度が従来の2.5倍である3000N/mmの19ミクロンの超高強度線材を使用し、1インチ当たり500本を稠密(ちゅうみつ)製網することにより、メッシュ開口率は39％と小さくなっています。このため、印刷解像性が向上し、粘度が非常に高い超高粘度ペーストも、従来の2倍のクリアランスに設定できる為、“版離れ”が良好となり、“版伸び”を起こさず、高い寸法精度の印刷も実現できるようになりました。

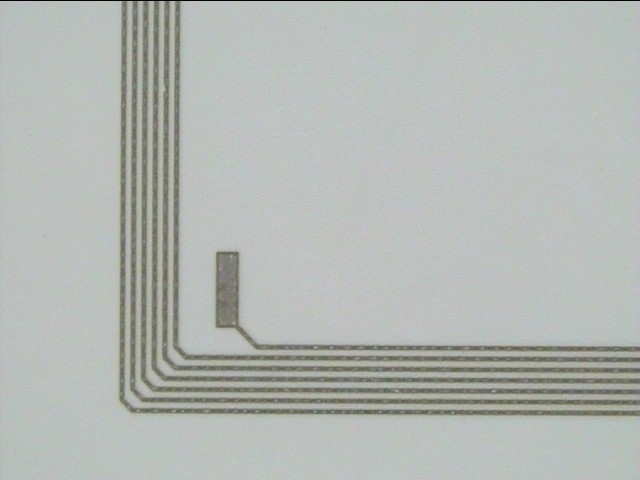

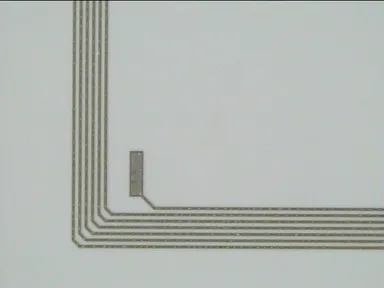

今回、アサダメッシュ株式会社は、超高強度メッシュ『HS-D500』と超高粘度ペーストを使用することで、ロールtoロール方式のスクリーン印刷機で、無処理のPETフィルム上にL／S(ライン／スペース)50／50ミクロンの電極を25秒間隔で、300回連続で印刷することに成功しました。印刷された電極のライン幅は、印刷回数に関わらず47ミクロン～51ミクロンの幅で安定しており、スクリーン印刷により100ミクロンピッチのファインラインの量産印刷が可能である事を実証しました。

【背景】
静電容量タイプのタッチパネルの電極回路は、画面周囲部の額縁部分に10本近く配線されていますが、近年、ディスプレイ画面はより大きく、額縁部はより狭くするために、電極回路の高精細化の要求が一層進んでいます。これまで、100μmレベルの電極形成にはスクリーン印刷が採用されてきましたが、ピッチが150ミクロン以下の高精細な配線にはフォトリソプロセスが利用されており、コスト面、環境面の負担が課題となっていました。

スクリーン印刷により銀配線が細線化できれば、コストをアップさせずに、ディスプレイ画面を大きくできます。このため、国内外からのスクリーン印刷による電極のL／S(ライン／スペース)の要求は、50／50ミクロン、つまりピッチ100ミクロンまで高精細になっています。

タッチパネル用銀配線の高精細印刷も、印刷直後のダレを抑える為、超高粘度銀ペーストを使用しなければいけません。しかし、超高粘度ペーストを印刷すると、“版離れ”が非常に悪くなる為、通常よりもクリアランスを大きく設定せざるを得ません。従って、使用されるスクリーンメッシュには通常よりも大きな負担が掛かることとなり、そのような過酷な条件の下で寸法精度や版寿命などの要求に応えるためには、超高強度メッシュのスクリーン版が不可欠となります。

【今後の展開】
今後、アサダメッシュは、日本国内および韓国、台湾、中国などの海外製版メーカーにも「HS-D500」メッシュのスクリーン製版技術を公開し、各国のタッチパネルメーカーへのスクリーン版の拡販に協力していく予定です。なお、『HS-D500』メッシュのスクリーン版の量産での版寿命は、現状のスクリーン版の実績の5倍以上の20,000ショット程度であると見込んでいます。

■会社概要
会社名　： アサダメッシュ株式会社
代表者　： 代表取締役　浅田 稔
所在地　： 〒580-0015 大阪府松原市新堂4丁目23番地7
TEL　　 ： 072-334-0550
FAX　　 ： 072-333-1299
URL　　 ： http://www.asada-mesh.co.jp/
事業内容： スクリーン印刷用、濾過用、ふるい用、電磁波シールド用等、各種金網の製作及び販売
