特許取得の直接型空気清浄機付き卓上シールド 『コロナックス』の空気浄化性能が約99％に向上
株式会社日本マシンサービス(所在地：東京都墨田区、代表取締役：片桐 茂夫)は、アクリル製の卓上シールド板に直接型空気清浄機能を追加した『コロナックス』(特許技術[注1])の空気浄化性能が従来品の約90％から約99％に向上したことをご報告いたします。
直接型空気清浄機付き卓上シールド『コロナックス』は、シールド板に向かう呼気を直接吸い込み、抗ウイルスHEPAフィルタで浄化したのちに室内に戻す、ユニークな空気清浄機です。
例えば、焼肉店で煙や臭いが室内に充満しないのは、焼肉の煙や臭いを直接排気することで、室内に拡散しないためです。『コロナックス』も原理は同じで、汚染した呼気が室内に拡散する前に、直接吸い込み浄化するので、室内拡散後に空気を浄化する一般的な空気清浄機と異なり、効率的な浄化が可能になります。
●木曽さんちゅうのコロナックスってなんだろう?
流行語『整いました』で有名な漫才師・木曽さんちゅう(元・Wコロン)さんが、わかりやすく解説します。
トップ
木曽さんちゅうのコロナックスってなんだろう
＜全五回＞
第一回
コロナックスってどんなマシン
第二回
性能を体験できる試験場に行こう
第三回
コロナックス開発の経緯
第四回
コロナックスの中身を見てみよう
第五回
コロナックスの活用法を探ってみよう
●レーザー可視化試験

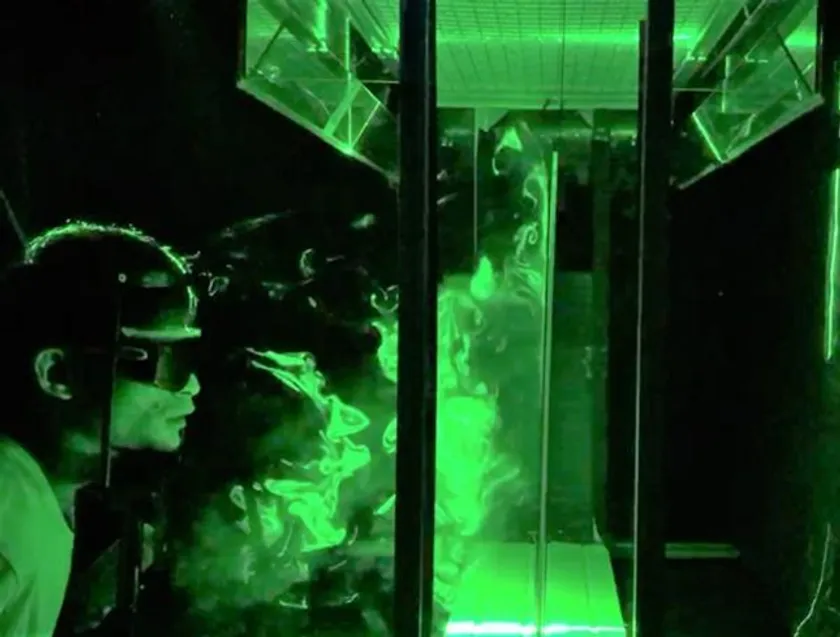

直接型空気清浄機『コロナックス』を用いて、人の呼気をコロナックスの風で流して浄化する動きを、レーザーによって可視化する実験を行いました。
この試験では、兵庫県立大学大学院 工学研究科 流体工学研究室 高垣 直尚准教授が実施したレーザー可視化試験[注2]、および、スモークマシンによるスモーク噴射試験[注3]によって、空気清浄機に呼気が吸い込まれる様子を確認しました。
レーザー可視化実験
●直接型空気清浄機とは
一般的な空気清浄機は、汚れた呼気がいったん室内に拡散した後に浄化するため、室内の汚染濃度はある程度上昇します。
これに対して、直接型空気清浄機は汚れた呼気を直接吸い込むため、室内に拡散することはなく、効率的な浄化が可能になります。

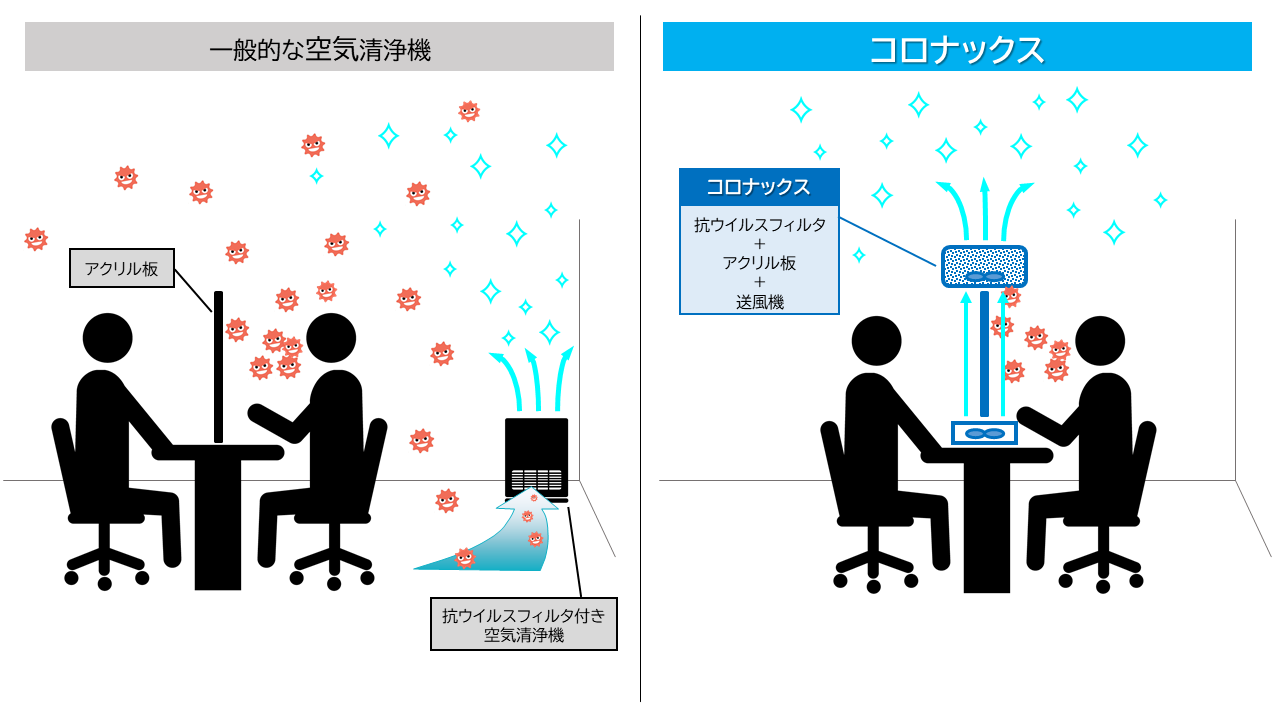

一般的な空気清浄機との違いイメージ図

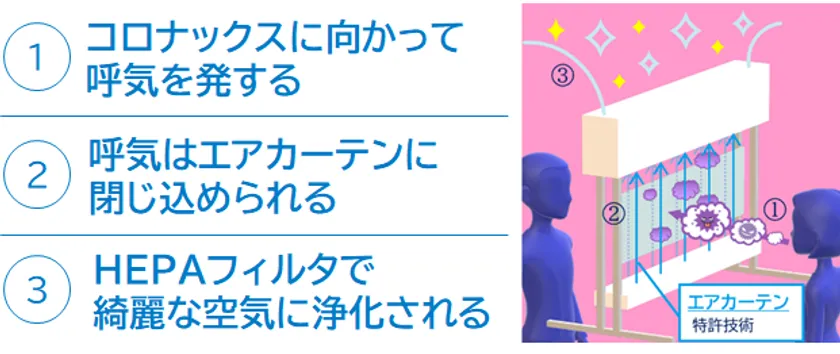

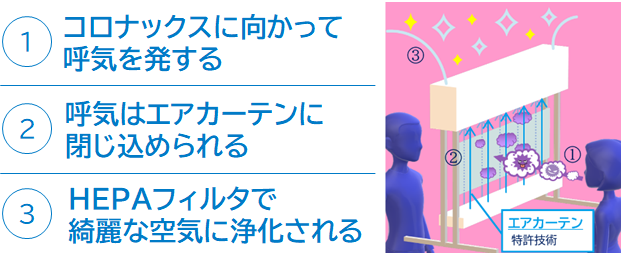

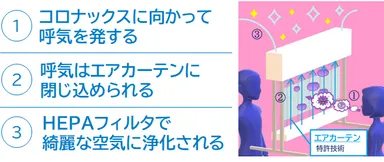

●『コロナックス』のメカニズム
『コロナックス』はシールド板、送風機構、抗ウイルスHEPAフィルタで構成し、シールド板近傍で上昇気流のエアカーテンを形成します。
エアカーテンに向かう呼気飛沫は、エアカーテンを貫通すると、シールド板に衝突し、エアカーテン内に閉じ込められてエアカーテンの流れに乗ってHEPAフィルタに送り込まれ、HEPAフィルタで浄化されて室内に戻されます。
コロナックスのメカニズム
●空気浄化性能は2ステップ
第1ステップは、呼気を集める効率(当社の特許技術)であって、この値が、従来型の約90％から、高性能型の約99％に向上しました。(A)
第2ステップは、HEPAフィルタの粒子捕集率(フィルタメーカー技術)であって、従来型と高性能型で差はなく、99.97％以上(JIS規格)です。(B)
コロナックス全体の空気清浄性能はA×Bですが、Bがほぼ100％であることから、Aの値はそのまま約90％から約99％に向上したことになります。

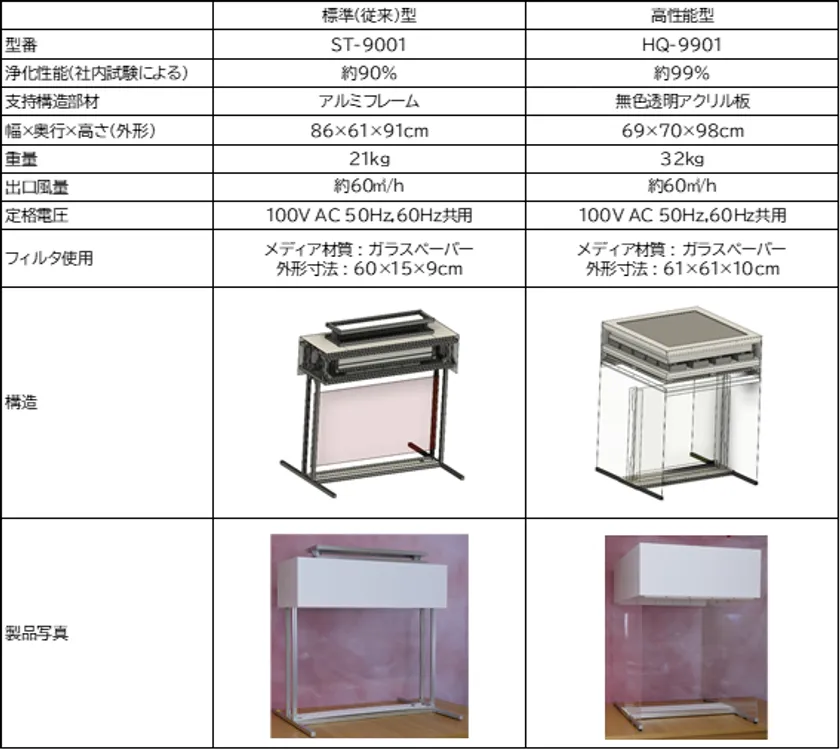

●従来型と高性能型の比較
従来型と高性能型の比較

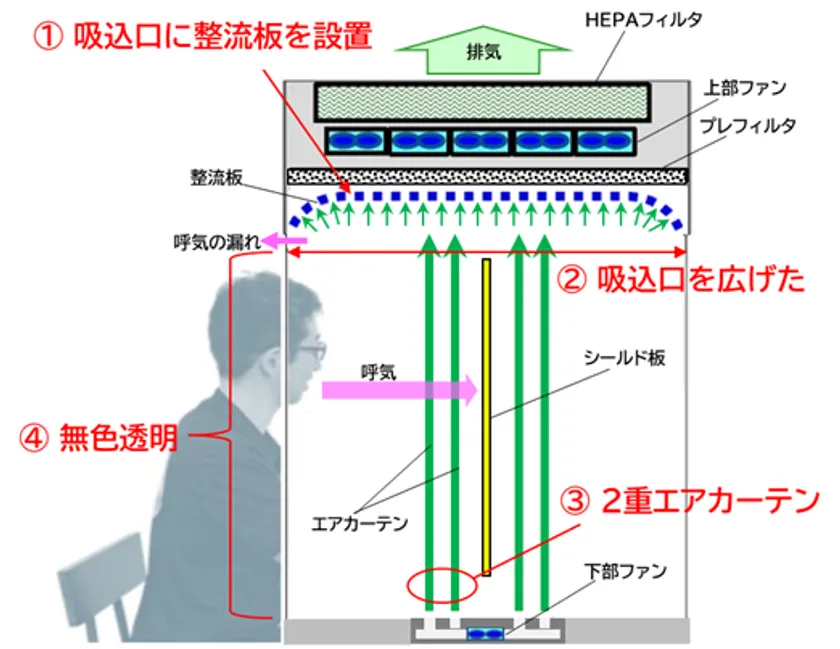

●高性能型の改善ポイント
(1) 吸込口に整流板を設置
整流板には全面にわたり、規則的なスリットを設け、流れの乱れを無くし、満遍なく吸い込むようにした。また、外部への呼気の漏れを抑制するために、整流板の外側を滑らかな曲面とした。
(2) 吸込口を広げた
吸込口の面積を、従来型に対して約2倍に広げて、確実に呼気を吸い込むようにした。
(3) 2重エアカーテン
エアカーテンの吹出口を2分割して、引き離すことで、吹出流量を変えることなく、呼気の封じ込め性能を向上させた。
(4) 無色透明
支持構造部材にアクリル板を採用して、視界を遮ることなく開放した。
高性能型の改善ポイント
コロナックスは受注生産で納期は約2ヶ月、高性能型については2022年2月から順次受付を開始します。
●会社概要
会社名： 株式会社日本マシンサービス
代表 ： 代表取締役 片桐 茂夫
所在地： 〒131-0046 東京都墨田区京島3-62-3
設立 ： 2004年6月7日
URL ： https://www.coronax.tech/
[注1] 特許第6868922号 『雰囲気遮断浄化装置、エアロゾル浄化方法、フィットネスクラブ、医療設備、および、イベント会場』
[注2] 『呼気挙動レーザー可視化試験』《 https://youtu.be/HrqdyG966Xw 》
[注3] 『スモーク繰り返し吐出試験』 《 https://youtu.be/qyOrjA2-iw8 》
