テレダイン・レクロイ　 オシロスコープのUSB4製品デバッグを強化する デコード／解析オプションを発表

テレダイン・レクロイ(所在地：東京都府中市、代表取締役：原 直)は、本日2022年10月13日(木)、2022年5月に発表したUSB Type-Cテストクーポン・フィクスチャを活用して、デバッグをより強力に行うことができる2種類のデコード／解析オプションを発表しました。

2022年5月の実働状態におけるUSB4の高速信号とサイドバンド信号のプロービングを可能とするUSB4テストクーポン・フィクスチャ2種類の発表に続き、この度の新たな2種類のオプション追加により、テレダイン・レクロイはUSB4のデバッグのすべてに対応しています。

◆USB4-SB TD／USB4-SB TDMP：

トリガ／デコード／計測・グラフ／物理層試験オプション

◆USB4bus DME：

デコード／計測・グラフ／アイパターン解析オプション

[製品の主な特徴]

◆USB4-SB TD／TDMP

・USB4(R)Thunderbolt(TM)サイドバンド リンク管理イベントでトリガ

・SB-TXおよびSB-RXでのリンク(LT)

・アドミニストレータ(AT)およびリタイマー(RT)トランザクションのデコード

・直感的な色分けされたオーバーレイ表示と注釈

・ズームとパターン検索を備えたインタラクティブなプロトコル・テーブル

・自動タイミング測定(TDMPのみ)

・波形グラフによるアナログ値へのシリアル デジタル データの抽出(シリアル DAC)(TDMPのみ)

・故障箇所を含むアイ ダイアグラム(TDMPのみ)

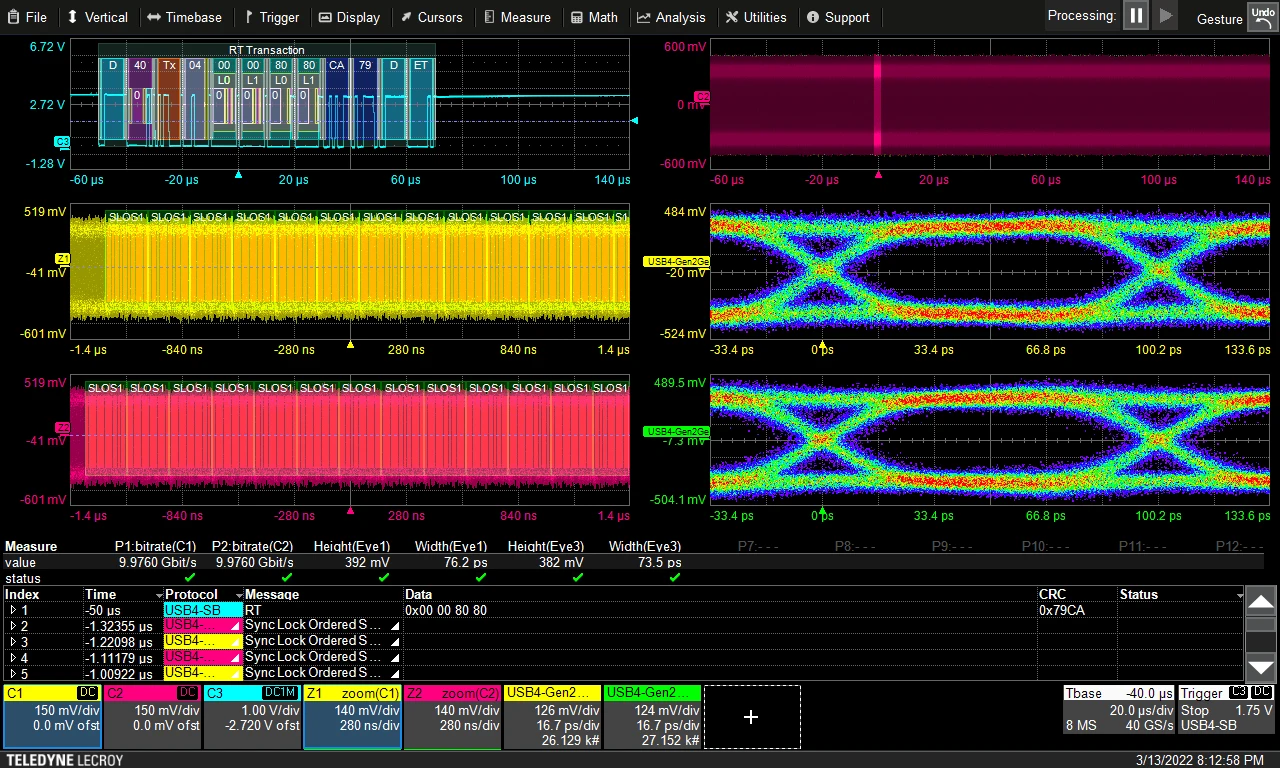

USB4-SB TDMPの実行画面

USB4のサイドバンドのデコード結果表示(波形への重ね書きと、プロトコル・テーブル)とアイパターン表示

◆USB4bus DME

・USB4およびThunderbolt(TM)リンク・トレーニング プロトコルのキャプチャとデコード

・USB4およびThunderbolt SLOSのアイパターン解析

・スタンドアロンまたはUSB4-SB TDと併用しUSB4 PHY-Logic層のデバッグが可能

・直感的な色分けされたオーバーレイとアノテーション

・ズームとパターン検索を備えたインタラクティブなプロトコル・テーブル

・Voyager M4x プロトコル・アナライザ／エキササイザと組み合わせて、PHYとリンクの可視性を実現

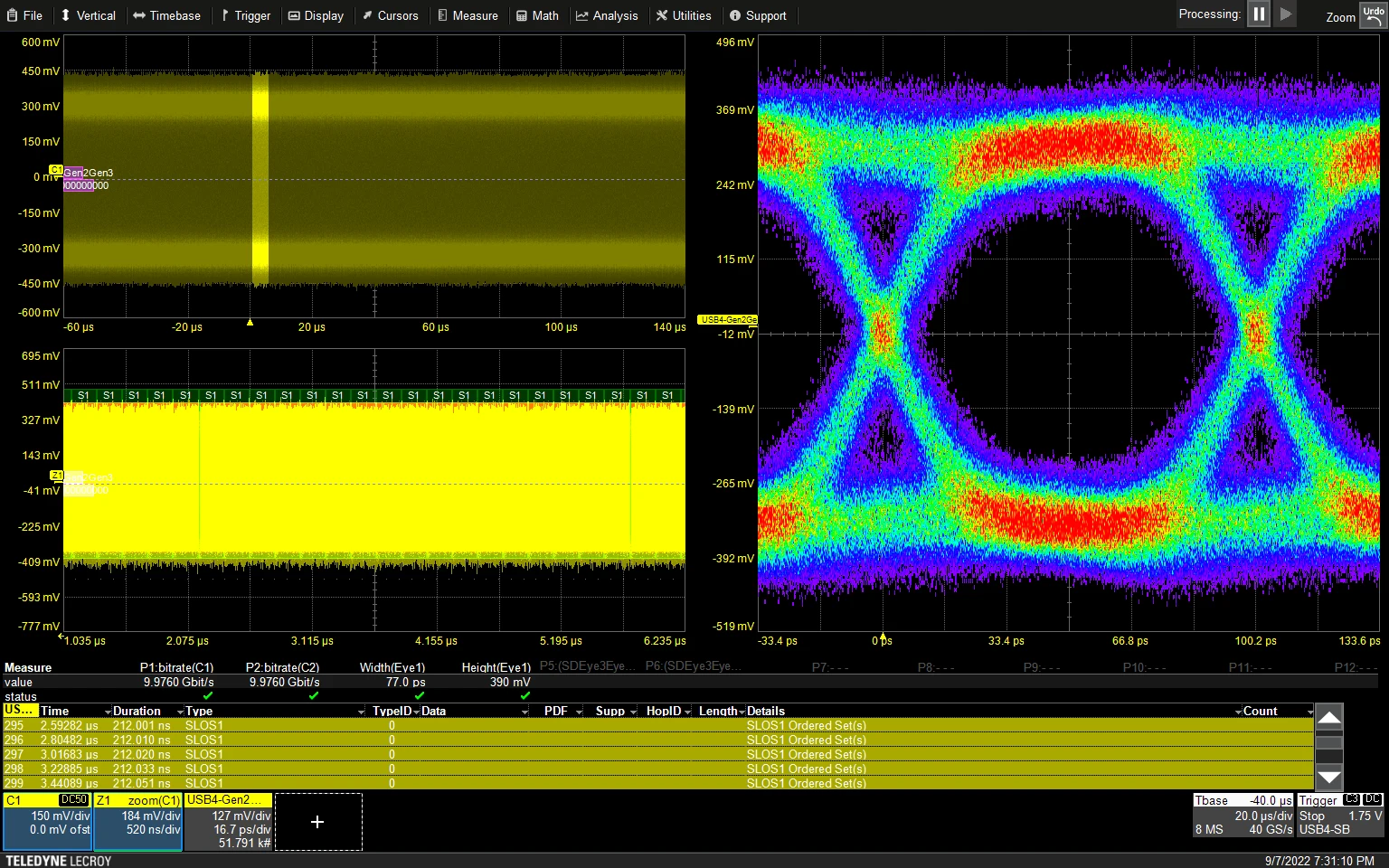

USB4bus DMEの実行画面

USB4のデコード結果の表示(波形への重ね書きと、プロトコル・テーブル)とアイパターン表示

[新製品の機能および利点]

◆USB4のデバッグ

USB4においては、Type-Cコネクタの利用により、20Gbpsの高速レーン2本を用いる最大40Gbpsの転送速度を実現するだけでなく、様々なサイドバンド信号を利用して高度なネゴシエーションを行うことができます。また、USB PD EPR(Extended Power Range)を採用することで、最大240Wの電源供給もサポートされます。

このため、USB4リンクのデバッグを行うには、高速レーンの信号のみを捕捉するのではなく、サイドバンド信号を同時に捕捉し解析することが重要です。例えば、上記USB PD EPRのデバッグでは、CC1／CC2の通信および、VBusの電圧および電流の観測が必要となります。

また、リンク・トレーニングのデバッグにおいては、高速レーンのみを有するUSB3.2とは異なり、サイドバンド信号を用いたネゴシエーションとその後の高速レーンを用いる2段階のプロセスを採用しているので、高速レーンの信号とサイドバンド信号の両方を観測する必要があります。

◆PHY-Logic層のデバッグ

プロトコル・ソリューションの世界トップ企業である、テレダイン・レクロイには業界標準のプロトコル・アナライザのラインナップが揃っており、コンプライアンス・テストを始め、高度なデバッグ作業に利用されています。しかしながら、プロトコル層と物理層を橋渡しするPHY Logic層における問題については、プロトコル・アナライザのみではデバッグが困難でした。

今回発表したオブションを用いることにより、リンク・トレーニングの中のプロトコル・アナライザではカバーできないデバッグをカバーできるようになります。

USB4においては、サイドバンドを活用した高度なネゴシエーションの解析には、物理層の計測器であるオシロスコープの活用が必須となります。プロトコル・アナライザと連携すれば、デバッグの能力はさらに高くなります。

◆USB4のデコード／解析オプション

今回発表された、リンク・トレーニングのデバッグを目的として、USB4のサイドバンド信号のデコードを行うUSB4-SB TD／TDMPと、USB4の高速レーン信号のデコードを行うUSB4bus DMEの2種類のオプションは、テレダイン・レクロイの他のデコード／解析オプションと同じく、デコードされたプロトコル情報は、パケットの機能や種類に応じてカラーコード化されて元の信号波形の上に重ね書き表示されます。

また、プロトコル情報は、時系列に並べられた表形式の表示にリストアップされ、クリックしたパケットに応じた波形が拡大表示されるようになっています。さらに、最大4つまでのデコードを同時に実行することができ、上記表形式の表示には、時系列に沿って複数の種類のプロトコル情報が表示されます。

＜USB4-SB TD＞

デコードだけでなくサイドバンド信号を使って、特定のイベントでトリガを掛けることができます。また、USB4-SB TDMPにおいては、上記の機能に加えて自動パラメータ計測機能や、特定のデータ部の値をアナログ値に変換してグラフ化や信号のアイパターン解析機能も追加されます。

＜USB4bus DME＞

トリガの機能はありませんが、デコードされたシンボルクロックを回復することにより、SLOS(Symbol Lock Ordered Sets)のアイパターン解析を提供し、特定信号の信号評価をサポートします。

[推奨オシロスコープ]

◆WaveMaster 8Zi-Bオシロスコープ

https://teledynelecroy.com/japan/products/scopes/wm8zi/default.asp

テレダイン・レクロイのWaveMaster 8Zi-Bオシロスコープは、最大30GHzの帯域と80GS/sのサンプリング速度を持ち、USB4の高速信号の捕捉能力があるだけでなく、標準で1MΩの入力を備えており、USB4-SB TDMPの全機能が利用できる、USB4のPHY-Logic層のデバッグには最適の機種となっています。

[ラインナップ・価格]

◆USB4-SB TD/TDMP

オシロスコープ：HDO4000A

USB4-SB TD　　：HDO4K-USB4SB TD

USB4-SB TDMP　：NA

オシロスコープ：HDO6000B

USB4-SB TD　　：HDO6K-USB4SB TD

USB4-SB TDMP　：HDO6K-USB4SB TDMP

オシロスコープ：WaveRunner 8000HD

USB4-SB TD　　：WR8KHD-USB4SB TD

USB4-SB TDMP　：WR8KHD-USB4SB TDMP

オシロスコープ：WaveRunner 9000

USB4-SB TD　　：WR9K-USB4SB TD

USB4-SB TDMP　：WR9K-USB4SB TDMP

オシロスコープ：WavePro HD

USB4-SB TD　　：WPHD-USB4SB TD

USB4-SB TDMP　：WPHD-USB4SB TDMP

オシロスコープ：WaveMaster 8Zi-B

USB4-SB TD　　：WM8ZI-USB4SB TD

USB4-SB TDMP　：WM8ZI-USB4SB TDMP

オシロスコープ：LabMaster 10Zi-A*

USB4-SB TD　　：LM10ZI-USB4SB D

USB4-SB TDMP　：LM10ZI-USB4SB DMP

価格

USB4-SB TD　：38万円

USB4-SB TDMP：52万円

※ LabMaster 10Zi-A*は、USB4-SBのトリガ機能はサポートされません。

プロトコル・アナライザVoyager M4xやUSB4-SB TDオプション搭載の他のオシロスコープと併用することでUSB4-SBのトリガ機能を補完することができます。

◆USB4BUS DME

オシロスコープ　　　 ：WaveMaster 8Zi-B

USB4bus DMEオプション：WM8ZI-USB4bus DME

オシロスコープ　　　 ：LabMaster 10Zi-A*

USB4bus DMEオプション：LM10ZI-USB4bus DME

価格　52万円

[詳細情報]

◆USB PHY Logic デバッグ

https://teledynelecroy.com/usb-electrical-test/#phy-logic-debug

◆USB4bus DME

https://teledynelecroy.com/japan/solutions/usb4bus-dme/default.asp

◆USB4-SB TDMP／USBPD TDMP

https://teledynelecroy.com/japan/solutions/usb4-sb-tdmp/default.asp

◆USB Type-Cテストクーポン・フィクスチャ

https://teledynelecroy.com/japan/news/20220517/default.asp

◆推奨オシロスコープ WaveMaster 8Zi-B

https://teledynelecroy.com/japan/products/scopes/wm8zi/default.asp

◆本プレスリリース

https://teledynelecroy.com/japan/news/20221013/default.asp
