山岳トンネル施工管理システム「Hi-Res」の展開　 - サイクルタイム取得と電力管理により現場施工の効率化に貢献 -

2023.05.08 11:15

安藤ハザマ(本社：東京都港区、社長：国谷一彦)は、ICTにより山岳トンネル工事の生産性を大幅に高める取り組みとして「山岳トンネル統合型掘削管理システム(i-NATM(R))」の開発を推進しています。

この一環として、トンネル現場の重機機械・プラントの稼働状況を把握し、作業工種を判別することで省エネルギー化と施工効率改善の支援を行う施工管理システム「Hi-Res(注1)」を菅機械工業株式会社(本社：大阪府大阪市、代表取締役社長：菅大樹、以下「スガキカイ」)と共同で開発しました(図1)。

Hi-Resは「トンネル掘削の実績サイクルチャート自動生成」「作業工種に応じた最適な換気制御」「デマンド監視と使用電力量制御」等の機能を備えます。電気信号を得ることができる機械設備であればHi-Resと接続できるため、エンジン駆動の重機なども対象とすることができ、掘削方法やズリ運搬方法の制約を受けません。

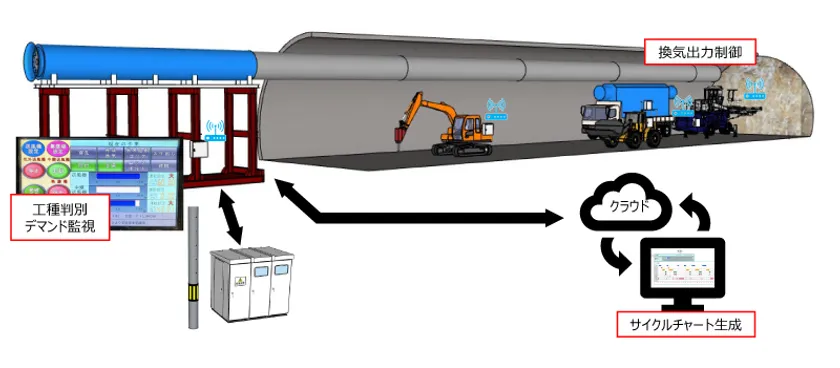

図1：Hi-Resシステム全体図

1. 開発の背景

山岳トンネル工事では、一般に掘削から吹付け・ロックボルトまでの一連の作業を繰り返すことで施工を進めます。この作業サイクルにおける無理・無駄を排除することによる生産性の向上が重要となります。そのため、昼夜の作業状況を作業日報などから分析し作業の最適化を図ってきましたが、手間を要すため、より精度良く効率的な情報収集技術が求められていました。

近年ではトンネル切羽に設置したカメラ映像から作業状況を解析するなどの新技術導入も進んでいます。しかしながら、これらの情報については教師データ作成の手間や、精度の面で課題が残されていました。

また、昨今のエネルギー事情を背景に、無理・無駄を無くした適切な仮設備運用を行う技術が求められ、スガキカイにより工種別風量自動制御システム「i-Res(NETIS　QS-180047-A)」が開発、提供されていました。今回、これをさらに発展させたものが「Hi-Res」です。

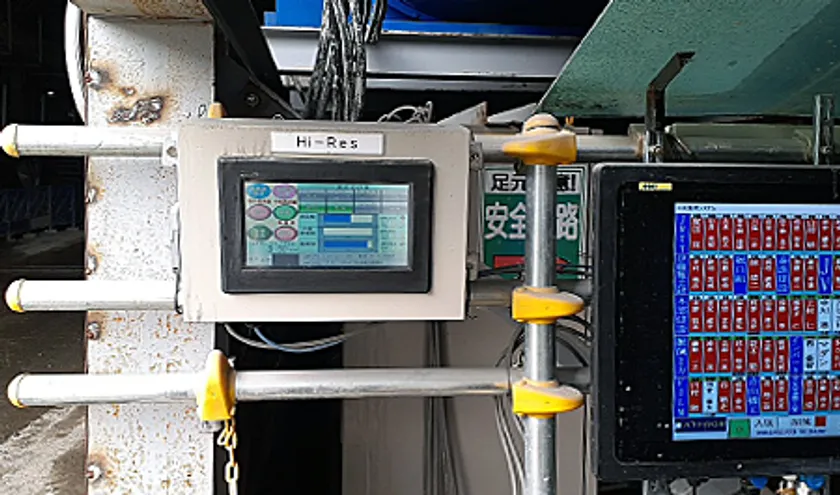

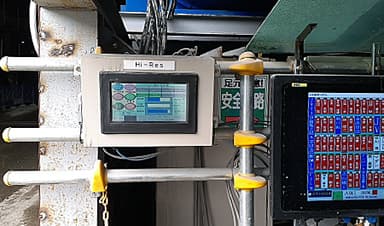

2. Hi-Resの機能

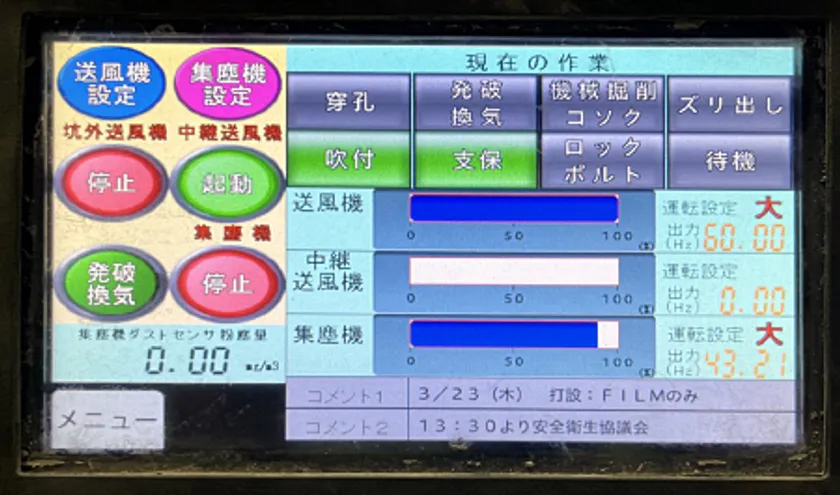

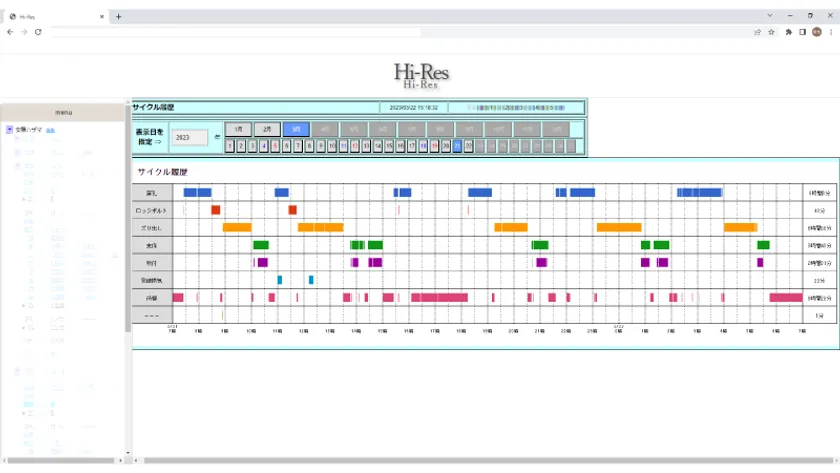

・坑内の重機および仮設備の稼働情報を電気的に取得、坑内における作業工種を判別し、自動的にサイクルタイムチャート(図2)を分単位で作成します。

・判別された作業内容を元に、送風機・集塵機の出力制御を行い、最適な換気制御を行います。

・使用電力量監視(デマンド監視)を行い、換気設備ほか指定する設備の稼働制御を行うことで、契約電力量の抑制(ピークカット)を図ります。

・収集した各種データはクラウドサーバーに集約され、現場事務所などの遠隔地から閲覧および操作が可能です。
