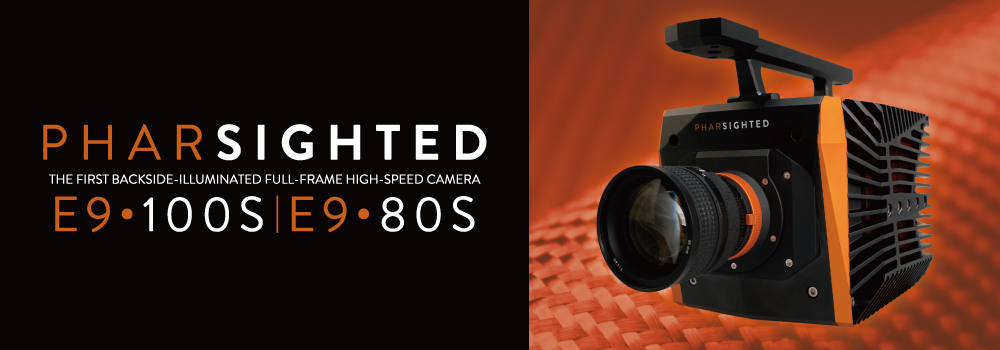

最高2,720,000 fpsの高速撮影が可能な裏面照射型ハイスピードカメラ『Pharsighted E9・100S / E9・80S』を 9月9日より取り扱い開始

2024.09.09 10:00

この企業へ連絡する

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水隆)は、フル解像度(640×480画素)で最高326,000 fps(※1)、分割解像度(640×32画素)で最高2,720,000 fpsの高速撮影が可能な、Pharsighted社製(米)の裏面照射型ハイスピードカメラ『E9・100S』と『E9・80S』を2024年9月9日より取り扱い開始いたします。

※1：fps(Frame per second)の略。コマ/秒のことで、1秒間に撮影できる画像数を表す単位。

製品名　　　　：Pharsighted E9・100S / E9・80S

取り扱い開始日：2024年9月9日

※価格はお問い合わせください。

Pharsighted

■取り扱いの背景

民間企業の研究開発部門および大学・官公庁での最先端研究テーマの各種実験において、ハイスピードカメラを用いた事象の可視化や、撮影した動画を用いた画像計測の需要性は年々増しています。特に爆発現象や衝撃波、材料試験をはじめとする10μ秒(1/100,000秒)以下の高速現象については、高画質・高感度で撮影したいという要望が高まりつつあります。なぜならハイスピードカメラは、一般的に撮影速度を上げることで解像度が下がり、露光時間も短くなることで画像が暗くなりやすいため、10μ秒以下の撮影に必要な100,000コマ/秒の高速撮影が難しくなるからです。

当社ではこのような課題に応えるべく、様々なハイスピードカメラを開発してまいりましたが、超高速領域でも高画質かつ高感度で撮影ができるPharsighted社製(米)の裏面照射型ハイスピードカメラは、当社製品群とは異なる性能を満たしており、製品ラインナップをさらに充実させ、顧客ニーズを迅速に叶えるために、このたびPharsighted社と販売代理店契約を締結し、『E9・100S』と『E9・80S』の取り扱い販売を9月9日より開始いたします。

Pharsighted E9・100S / E9・80S　製品ページ

https://www.photron.co.jp/service/hsvcam/products/pharsighted/

■『Pharsighted E9・100S / E9・80S』の主な特長

1. ハイスピードカメラ業界最高クラスの2,720,000 fps撮影速度

上位モデルの『E9・100S』はフル解像度(640×480画素)で最高326,000 fps、分割解像度(640×32画素)で最高2,720,000 fpsの撮影速度性能を発揮します。『E9・80S』はフル解像度(640×480画素)で最高272,000 fps、分割解像度(640×32画素)で最高2,457,000 fpsの撮影が可能です。

爆発や衝撃波、材料試験、インクジェットの飛翔液滴、レーザ溶接など超高速アプリケーションの撮影・解析に最適です。

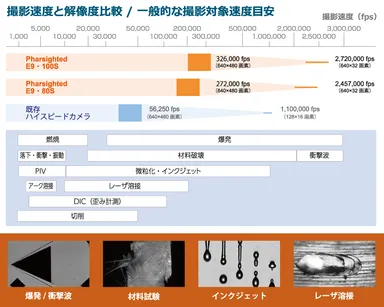

撮影速度と解像度比較

2. ISO モノクロ160,000の超高感度、裏面照射型CMOSイメージセンサーを搭載

Pharsighted E9・100S / E9・80Sに搭載されている裏面照射型CMOSイメージセンサーは、モノクロISO160,000、カラーISO40,000の超高感度を提供します。

超高速撮影時は1フレームあたりの露光時間が極端に短くなることから、撮影画像が暗くなります。そのため従来は大型で強力な照明を対象に当てたり、画像にノイズが多くなっても撮影後に画像処理で明るくしたりするなど工夫を凝らしていました。しかし高感度のイメージセンサーであれば、小型照明でも撮影対象の明るさを確保でき、画像処理のレベルも落とさずにノイズを低減できるため、高画質な画像データを得られます。

3. 最大432GBの大容量メモリで安定したデータ保存が可能

Pharsighted E9・100S / E9・80Sは最大432GBの内部メモリを搭載可能です。『E9・100S』は4.6秒間(326,000fps／640×480)、『E9・80S』は5.5秒間(272,000fps／640×480)の撮影がおこなえます。

従来のハイスピードカメラは最大100GBほどの内部メモリ搭載が多く、数十万コマ以上の撮影をおこなう場合は記録時間が1秒以下と短くなってしまうため、PCのソフトウェアではなく外部機器からの録画開始信号を使用して撮影することが一般的でした。Pharsighted E9・100S / E9・80Sの大容量メモリであれば、外部機器からの信号を使用せずに、ソフトウェアの制御だけでも十分に間に合い、撮影をおこなうことが可能です。超高速現象を撮影する際にトリガー合わせを簡単に、手軽に行うことが可能となります。

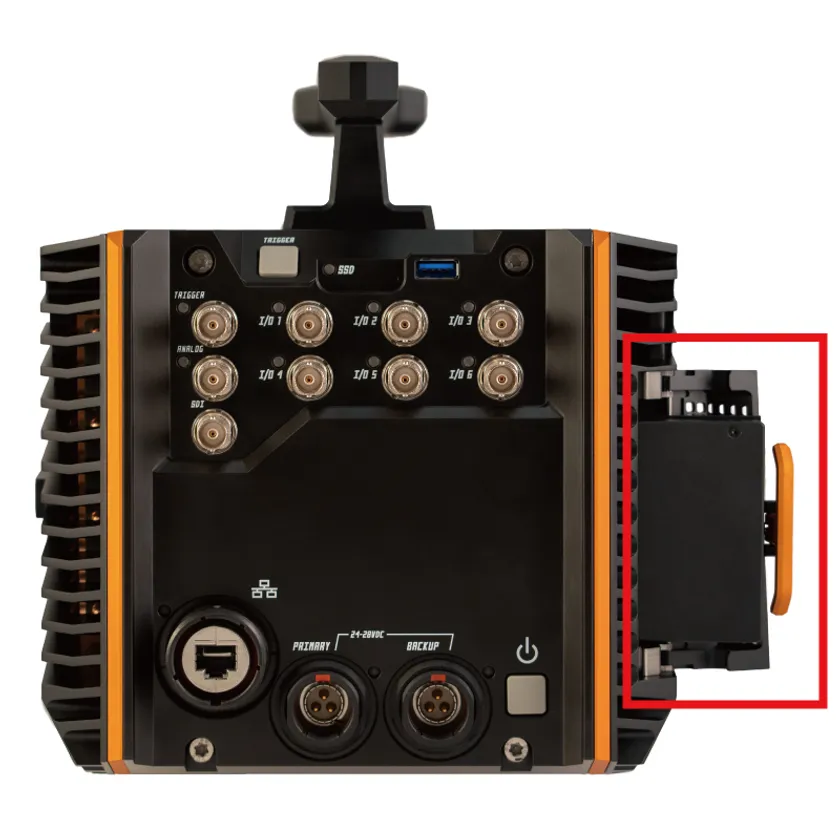

4. 1.6TBの外付けSSDを標準搭載

Pharsighted E9・100S / E9・80Sには取り外し可能な1.6TB U.2 NVMe SSDが標準搭載されています。カメラメモリからSSDへの画像転送速度は、最大1.8GB / 秒と非常に高速でSSDからそのままPCへのデータ転送がおこなえます。
