キーサイト・テクノロジー、65 GSa／sの高速任意波形発生器を発表

東京、2014年9月9日発 - キーサイト・テクノロジー合同会社(職務執行者社長：梅島 正明、本社：東京都八王子市高倉町9番1号)は、65 GSa／s(ギガサンプル／秒)、20 GHz(ギガヘルツ)を実現したモジュール型任意波形発生器を発表します。高速、広帯域、多ポートが特長の新製品「M8195A 任意波形発生器」は、たとえば多値のデジタル信号(PAM4やMIPI C-PHYなど)や、32 Gbaud(ギガボー)やそれを超える複雑な変調信号による電気および光信号の評価が可能です。M8195Aは業界で最も多機能な任意波形発生器となっています。

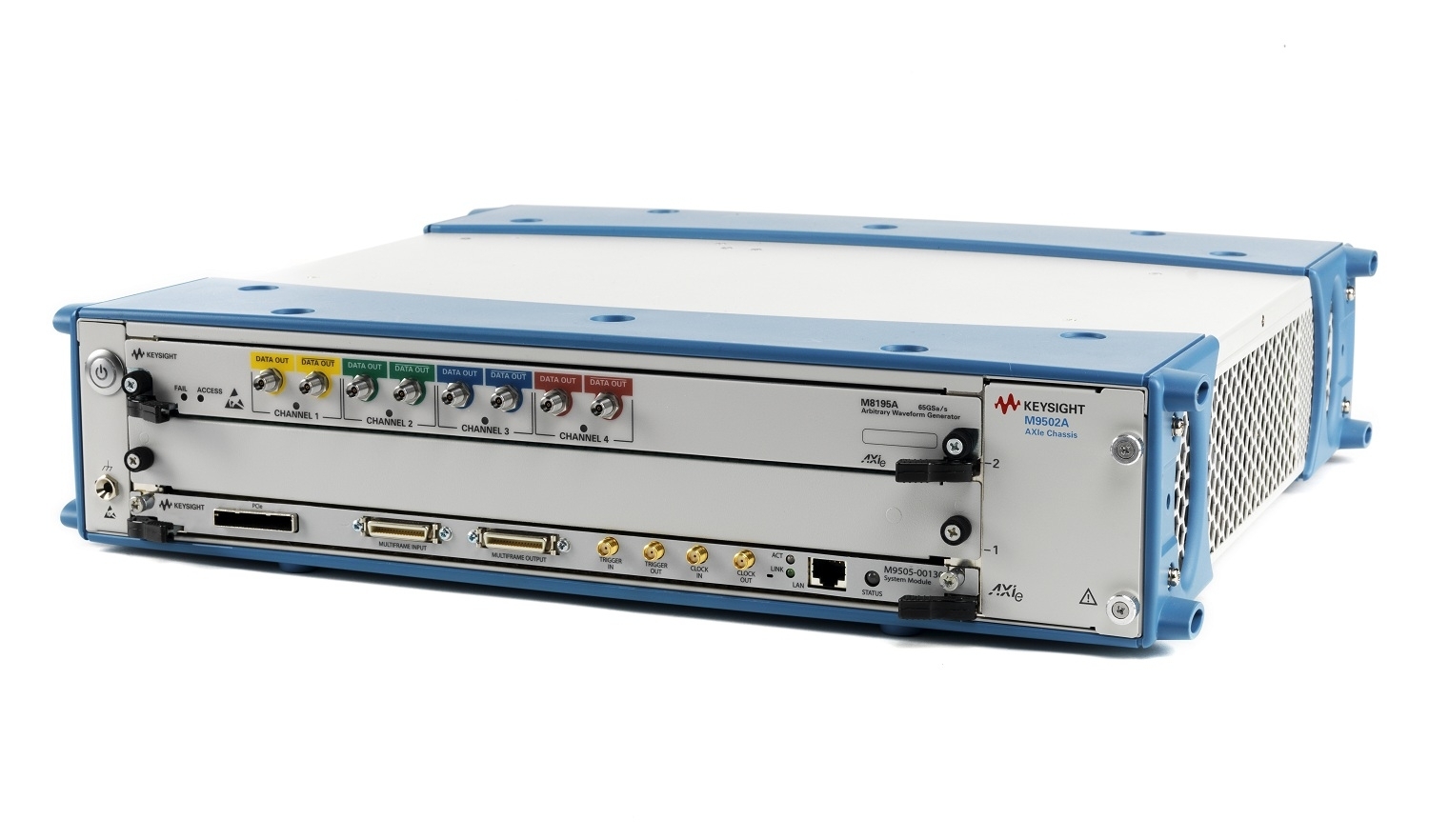

M8195A 任意波形発生器

DCから20 GHzまでの帯域に対応しており、きわめて短いながらも正確なパルス発生が可能です。最大20 GHzまでの広帯域信号を発生できるM8195Aは、超高速デジタル通信、レーダー、電子戦、衛星、無線機器の開発用途などにおいて威力を発揮します。高サンプリング速度、広帯域、多ポートを同時に実現している点がこのシステムの大きな特長です。2値または多値のマルチチャネル・デジタルインタフェース、光通信でのデジタルコヒーレント信号、広帯域通信などの用途において、信頼性および再現性の高い試験が可能となります。

M8195Aでは周波数・位相応答校正機能を内蔵しており、様々な信号補正(シグナル・プリディストーション)に対応しています。そのため、高速データレートにおいても、きわめて純度の高い信号を発生することが可能です。この手法を活用することで、任意波形発生器 ― 測定対象物間の接続ケーブルや治具の影響を補正したり、意図的に任意の伝送路に負荷を加えたりすることができます。この機能はハードウェアで実現しており、波形出力時であってもパラメーター変更が可能です。

M8195Aは最大で16 GSa(ギガサンプル)の波形メモリを搭載可能です。これにより、長時間にわたるより現実的な信号シナリオを作成できます。また、M8195Aのモジュールを複数枚搭載することで多チャネル化が可能となります。5スロットのAXIeシャーシを利用した場合、最大で16チャネルの同期のとれた信号を発生することができます。


キーサイトのデジタル・フォトニック事業担当バイスプレジデント兼ジェネラルマネージャーのJuergen Beckは次のように語っています。
「M8195Aでは当社独自のASICを採用し、高速、広帯域、多ポートを実現しております。マルチチャネルを要する高速設計に取り組まれているお客様でも、経済的な測定環境をご構築いただけます。」


M8195A 任意波形発生器の主な特長は以下のとおりです。
・多値信号(PAM4など)を4チャネルで発生。最大32 Gbaudで歪みやジッタなどを付加
・複雑な変調ベースバンド信号を2組(4チャネル)発生可能。32 Gbaudもしくはそれ以上の高速レートの光通信でのデジタルコヒーレント信号の試験に最適
・20 GHzアナログ帯域幅で最大65 GSa／sのサンプリング速度に対応。AXIeモジュール1スロットで、正確に同期のとれた4チャネルの信号を発生可能
・最大2 Vpp差動出力電圧。-1～3.3 Vの出力範囲でDCオフセットの設定が可能
・最大16 GSaの波形メモリを搭載でき、長時間にわたるより現実的なシナリオでの信号発生が可能

M8195Aは、高性能機器向けのモジュール規格であるAXIeに準拠しています。当社では、2スロットまたは5スロットのシャーシを提供しています。


■関連情報
＊販売開始日：2014年9月9日
＊販売価格(発表日時点での税抜き参考価格です)：1,000万円から(2チャネルモデル)

詳細情報： http://www.keysight.com/find/M8195A
製品写真： http://www.keysight.com/find/DOCSIS_images
