工場設備導入による“振動トラブル”を解決！ヤクモ、新型アクティブ制振装置を開発

～従業員に優しい快適な作業空間を実現～

2020.02.05 13:00

この企業へ連絡する

ヤクモ株式会社(本社：東京都品川区)は、工場設備機械等の振動対策向けに新型アクティブ制振装置(YAMD-0600)を開発、第11回「振動技術展」にてデモ展示を致します。

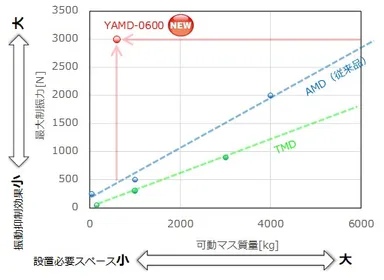

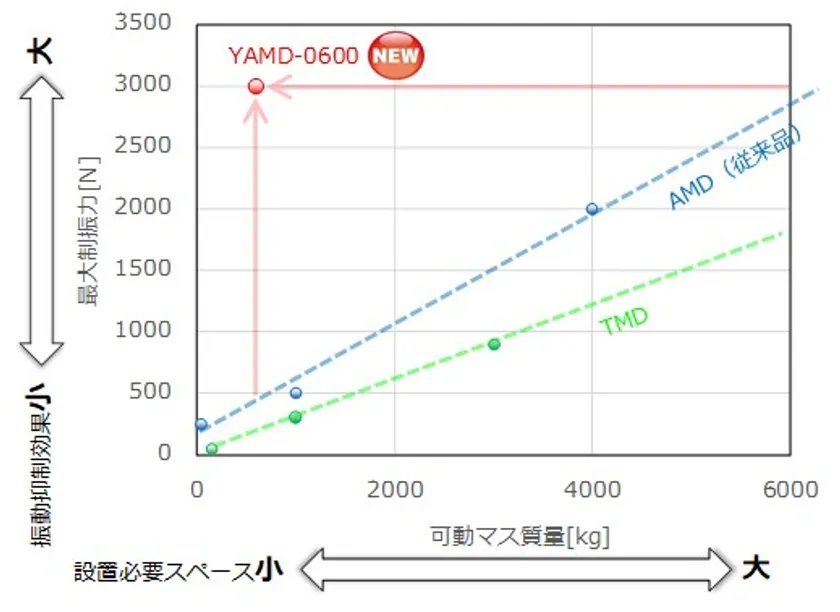

設置必要スペースと振動抑制効果

■振動トラブルの解決には導入設備に合わせた振動対策が必要です

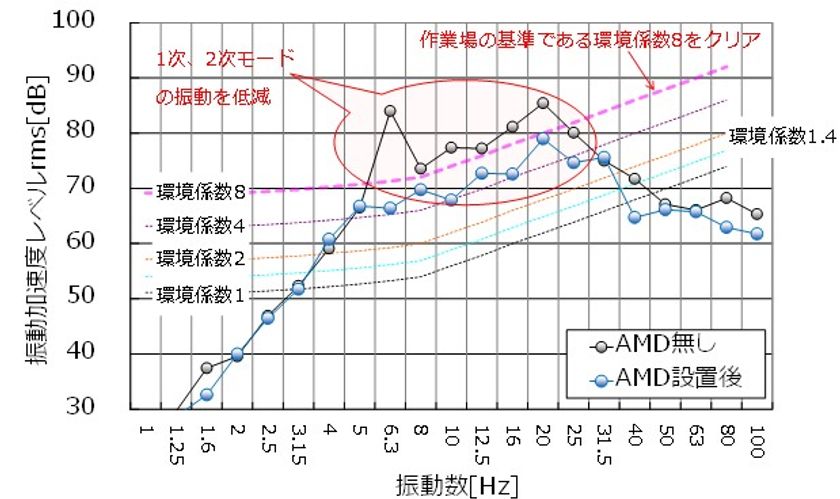

近年AI、IoTの進展により、工場は日々進化していますが、新たに導入される設備機械はますます大出力化・高速化しています。これら設備導入に伴って発生する大きな振動は、工場の床を揺らすことによりISOが定める基準※1を上回る作業所環境の悪化というトラブルを招き、本来であれば生産性を向上させるために導入した設備機械がその性能を発揮できないという、思わぬ落とし穴が多くの工場で見受けられます。

このような設備機械が生み出す大きな加振力に対抗するため、従来、パッシブ制振装置であるTMD※2が用いられてきましたが、大きな可動マスを必要とするため、それに見合うスペースを確保する必要があり、導入が困難な場面が多々ありました。一方、アクティブ制振装置であるAMD※3を用いれば、パッシブ制振装置と比較して小さな可動マスでも大きな振動抑制効果を得ることができ、設置スペースの大幅削減が可能となります。また、設備レイアウト変更により生じる積載荷重変化に伴う工場床の固有振動数の変動に対しても柔軟に追従できます。

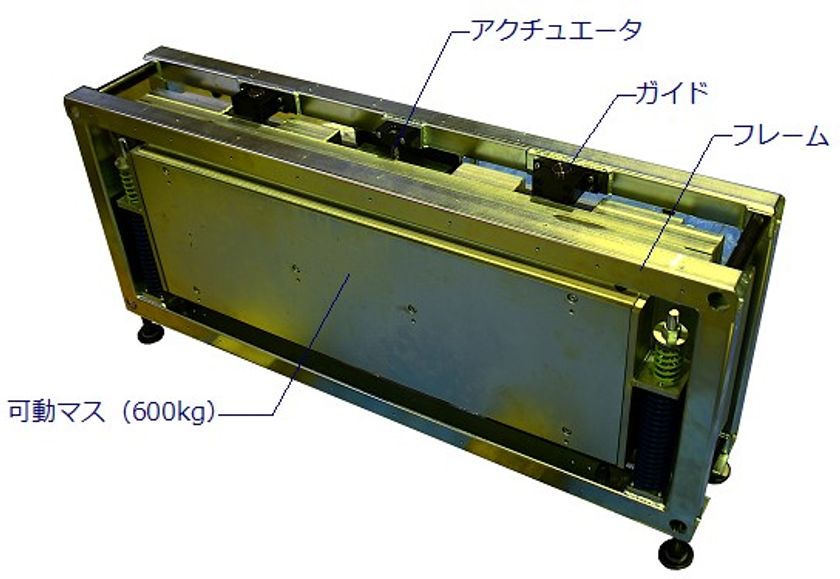

このような背景のもと、今回開発したアクティブ制振装置YAMD-0600は、幅265mm、奥行1280mm、高さ600mmのコンパクトなスペースに可動マス600kgを搭載、ACサーボモータとボールねじからなる3000Nの大推力アクチュエータを採用することで、従来の1/10のサイズで同等以上の優れた振動抑制効果※4を実現しました。さらに、設置場所に合わせて形状をカスタマイズすることで配線・配管用のスペース確保など、設備機械との一体配置が可能となります。また、一つの制御盤で同時に4台のYAMD-0600を制御することが可能となっており、省スペース・低コストで従業員に優しい快適な作業空間を実現できます。

※1 建物の床用途別に振動許容値を定めたISO1632/2では、推奨される作業所環境の環境係数はK-8となります

※2 TMD：チューンド・マス・ダンパー

※3 AMD：アクティブ・マス・ダンパー

※4 当社従来品YAMD-1000(リニアモーター駆動タイプ)と比較

■アクティブ制振装置YAMD-0600仕様

型番　　　　　　　：YAMD-0600

可動マス質量　　　：600 [kg]

アクチュエータ推力：3000 [N]

サイズ／重量　　　：W265×D1280×H600 [mm]／約800 [kg]

周波数範囲　　　　：3～30 [Hz]

用途　　　　　　　：工場の設備機械振動、大人数運動の振動対策　等

なお、アクティブ制振装置の振動抑制効果を実感して頂くために、来る2月6日(木)～2月7日(金) にパシフィコ横浜にて開催される第11回「振動技術展」においてデモ展示を実施致します。
