生産現場における“情報伝達”を「3Dデータの活用で円滑に」生産技術分野向け3D CADソフトウェア『SQ CAD』新発売

2022.02.14 10:00

株式会社フォトロン

この企業へ連絡する

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水隆)は、生産技術分野での3Dデータ活用を促進する3D CADソフトウェア『SQ CAD』を2022年2月17日(木)より発売いたします。

製品名：SQ CAD

発売日：2022年2月17日

※価格はお問い合わせください。

プログラム起動時表示スプラッシュ画像

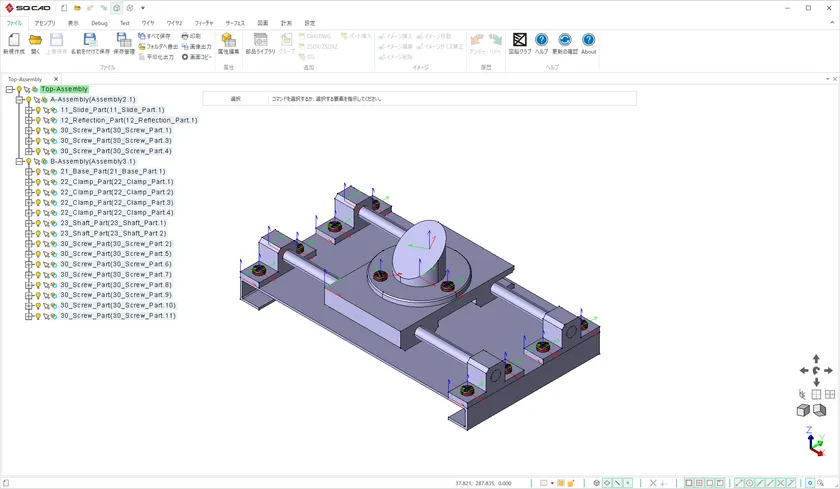

『SQ CAD』操作画面

■製品化の背景

製造業において、上流工程である製品設計部門では標準的に3D CADを用いて業務を行っていますが、下流工程である生産技術部門では主に2D CADが使用されています。これは、「生産技術部門では3D CADが不要」というわけではなく、多くの企業での「3D化を検討したものの導入に踏み切れない」「導入したが使いこなせない」という実情からきているものです。

この理由は、「生産技術部門と製品設計部門ではCADの使用目的が全く異なる」という点にあります。生産技術部門での主な使用目的は「製造担当者への作業内容の説明」や「治具設計を外注する際の説明」などの“情報伝達”や“情報を正確に伝えるためのコンテンツ作成”が主業務であり、製品設計部門が行うような“モデリング”は副次的です。しかし、一般的な3D CADは“設計業務の最適化”が目的であるためモデリング工程に主眼が置かれ、コンテンツ作成にたどり着くまでには時間が掛かり、生産技術部門が業務に使うとしばしば業務効率の低下を招いてしまいます。また、使用の簡便さを追求して簡単なCGモデラを導入した場合では、今度は3Dデータの変換精度の低さから製品設計部門で作成した製品モデルの流用ができず、製品も再度モデリングをする必要が発生し、結果余分な時間が掛かってしまいます。

このような課題を解決するため、当社では新たなデジタル製造支援ソリューションツールとして、生産技術部門のCADの使用目的である“情報伝達”に着目し、情報伝達に必要なモデルをいかに簡単に作成するかを追求した3D CADを開発。生産現場で3Dデータを活用することで、従来よりも正確かつスピーディな“情報伝達”を可能にしました。『SQ CAD』は、生産技術分野における3Dデータを身近で手軽な存在にし、そしてその活用を促すことで、生産現場の業務改革に貢献します。

製品に関するホームページ

https://www.photron.co.jp/lp/sqcad.html

■3D PDFとのセット導入キャンペーンを実施

『SQ CAD』発売に伴い、3D PDF生成ソフトウェア『3DPDF ReportGen』とセット導入することで2製品合計価格が30％引きとなる発売記念キャンペーンを実施します。

キャンペーン期間は2022年2月17日～6月30日まで。

『3DPDF ReportGen』を使用することで、『SQ CAD』で作成・編集したデータをMicrosoft Office各ソフトで作成したPDFに埋め込むことができ、Adobe Acrobat Reader(無償版)がインストールされているPCで3Dモデルを閲覧できるようになります。「誰でも手軽に扱える」3Dモデルを組み込んだ技術資料が作成できるため、より確実でわかりやすい“情報伝達”が実現します。

キャンペーン情報

■製品特長

◇様々な3D CAD形式のデータをインポート可能

『SQ CAD』は高性能データトランスレータ「3D InterOP」を標準搭載、CATIA、NX、Creo、SOLIDWORKS、Inventorなどの主要3D CADのネイティブデータをそのまま取り込めます。

生産技術分野の業務では社内外とのデータ授受が多く発生します。しかし、昨今では業務内容に合わせたCADソフトウェアの選定が主流で、社内の開発、製品設計部門や取引先の使用する3D CADが異なることは当たり前と言えます。『SQ CAD』は30種類以上のデータが取り込める高い互換性により、製品データを元にした治具設計や、装置メーカーから受け取った3Dデータでレイアウト検討といった、3Dデータの活用のベースを構築します。

◇直感的でスピーディなダイレクトモデリング

『SQ CAD』はCADソフトウェアを使用した業務がメインではない生産技術分野の業務でも短期間で操作習得できる「ダイレクトモデリング」タイプの3D CADです。

「操作履歴」や「寸法拘束」など、3D CAD特有の機能を取り除くことで直感的な操作性を実現。開発、製品設計部門では設計最適化のために後々の設計変更を考慮して様々なパラメータを設定しながら時間をかけてモデリングしますが、生産技術部門では作成した3Dデータをすぐにアウトプットし“情報伝達”に活用したいため、モデリングに時間をかけていては3D CADを導入した効果をなかなか実現することができません。

「ダイレクトモデリング」タイプの『SQ CAD』は、既存の2D CADデータを元に3D形状を作成したり、外部から入手してきた「操作履歴」情報のない3Dデータも自由に編集することができたりと、生産技術分野に求められる「スピードモデリング」を実現します。

■機能紹介

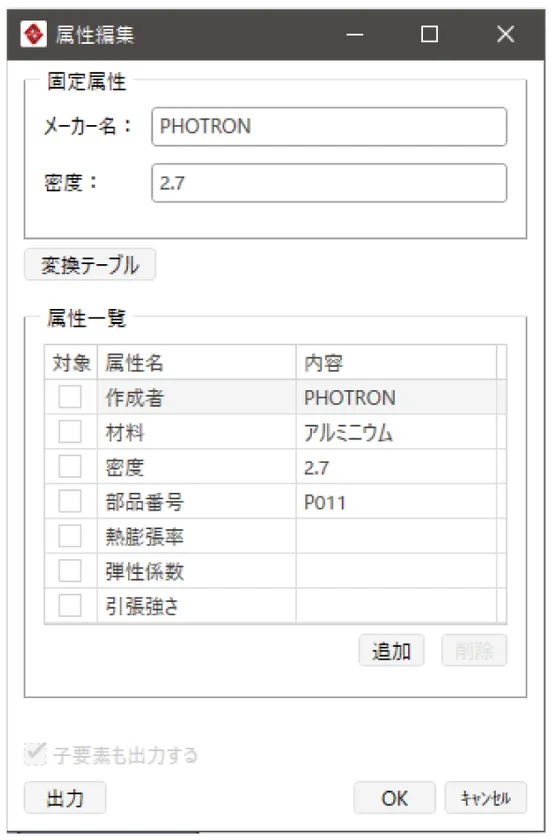

◇属性情報の活用

生産技術においては複数の既成部品を組み合わせて装置や治具を設計するケースが多くあります。

Webからダウンロードした既成部品の3D CADデータに含まれている、材料や密度、メーカー名等の属性情報を取り込み、加筆・編集、出力ができ、材料の密度を考慮した質量計測や部品表として属性情報を活用できます。
