業界初(※1)電池接続順フリーを実現！ 3セル/4セル直列用セカンドプロテクトIC 「S-82K3/K4シリーズ」発売

電池パック組立時にヒューズ溶断を気にせず自由に接続可能製造工程の簡素化に貢献

2022.12.06 10:00

　ミネベアミツミグループのエイブリック株式会社（社長：石合信正、本社：東京都港区、以下：「ABLIC」)は本日より、業界初（※1）となる電池接続時の接続順を自由に設定できるウェイクアップ機能を搭載し、外付けのRTC（リアルタイムクロック）駆動用に定電圧出力端子を備えた3セル/4セル直列用セカンドプロテクトIC「S-82K3/K4シリーズ」の販売を開始しました。

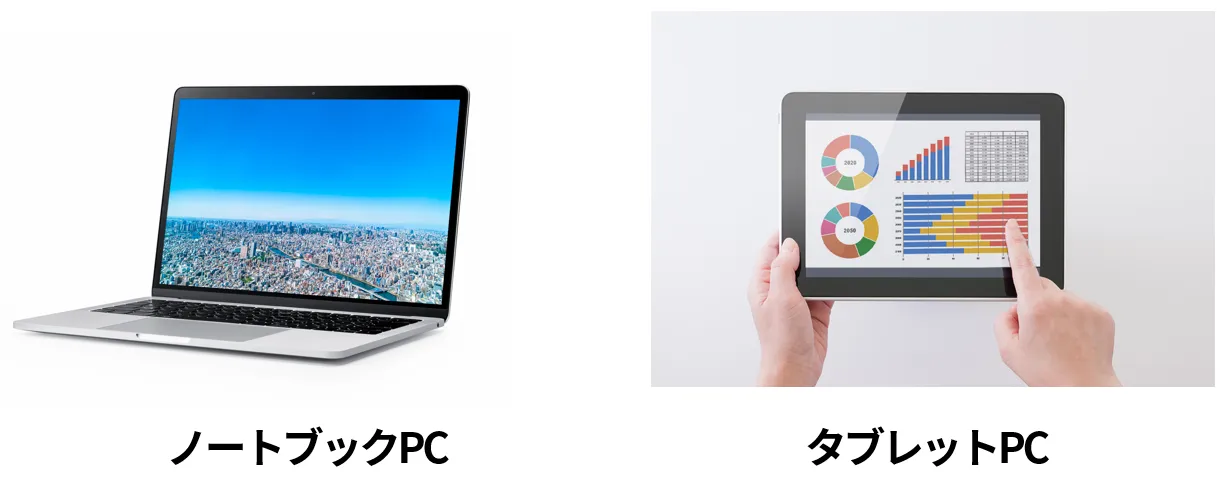

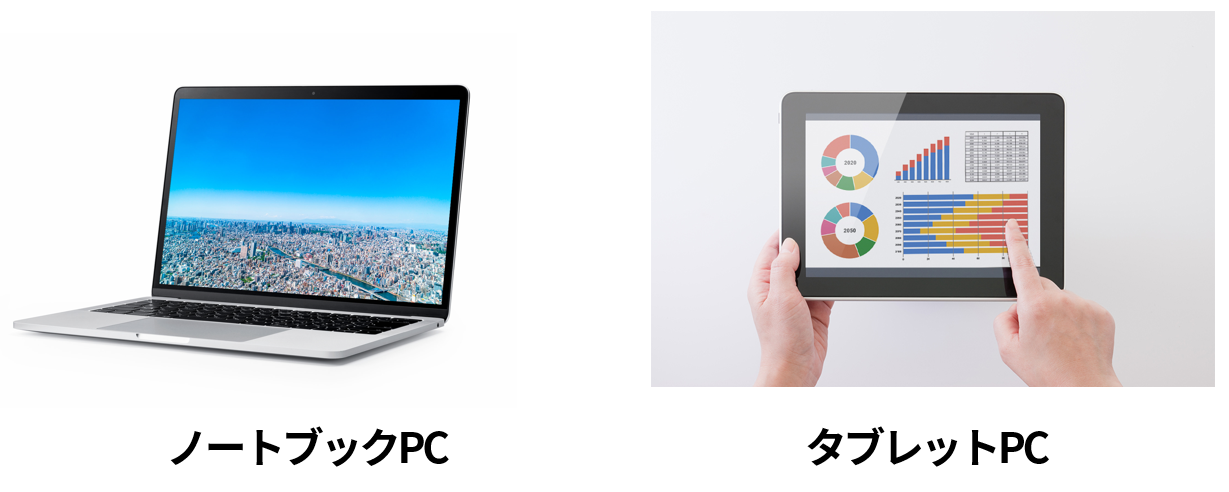

　RTC駆動用の定電圧出力端子を備えたセカンドプロテクトICは、ノートブックPCやタブレットPCなどのアプリケーションに用いられています。

　セカンドプロテクトICは外部信号によってヒューズを溶断させるプロテクションヒューズと組み合わせて使用され、過充電が発生した際にセカンドプロテクトICからの信号によってプロテクションヒューズを溶断し、充電電流経路を遮断することで機器の安全性を確保します。従来のセカンドプロテクトICでは、電池パックの組み立て工程においてプロテクションヒューズが溶断しないように、保護回路基板に電池を接続する順番を規定したり、電池を接続した後でプロテクションヒューズを実装するなど、電池パックの組み立てに注意が必要でした。

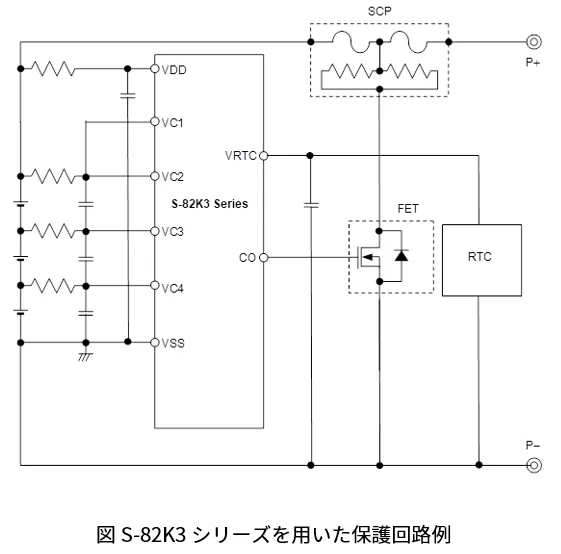

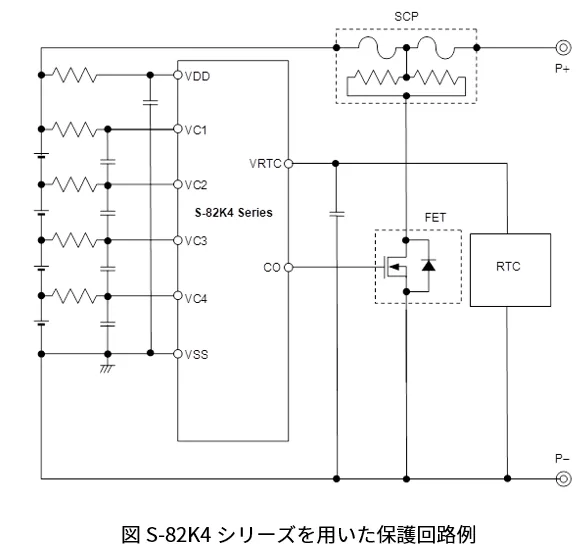

　本日発売した新製品「S-82K3/K4シリーズ」は、3セル/4セル直列用のセカンドプロテクトICで、（1）電池接続時のプロテクションヒューズ溶断を防止するウェイクアップ機能を搭載。このウェイクアップ機能は全ての電池が接続されたかどうかを監視しており、どのような順番で電池と保護回路基板を接続しても、全ての電池が接続されるまでプロテクションヒューズの溶断信号は出力されない機能です。この機能により、保護回路基板と電池の接続順を自由に設定でき、組み立て工程における作業効率改善に貢献、（2）定電圧出力回路を搭載しているため、外付けのRTCへの電源供給が出来ること、（3）過充電検出電圧精度は±15mVと業界トップクラスの高精度を実現し、さらに、定電圧出力回路を搭載して高機能化を図りながらも、業界トップクラスの低消費電流4μA max.を実現していることなどが特長となっています。

　ABLICは、今後もリチウムイオンバッテリー保護ICにおいて、当社の技術力を最大限に活用し、さらなる高精度化・高機能化を目指すとともに、多くの分野のアプリケーションに対応できる製品展開を図っていきます。

（※1）RTC駆動付きセカンドプロテクトICとして。2022年12月当社調べ
