ケーブル干渉を回避し、狭所での撮影を可能にする約15mm角の超小型カメラヘッド『MH6 ST-Cam ストレートアングルヘッド』発売

2023.05.23 10:00

この企業へ連絡する

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水隆)は、自動車衝突安全試験および自動車走行試験に最適なマルチヘッド方式ハイスピードカメラ「FASTCAM MH6」用カメラヘッドのラインナップに、16×17×15mmの極小サイズながら48万画素で1,000fps※1の撮影が可能な『MH6 ST-Cam ストレートアングルヘッド』を追加し、5月23日より発売します。

※1　fps：frame per second = コマ/秒

製品名：MH6 ST-Cam ストレートアングルヘッド

発売日：2023年5月23日

※価格はお問い合わせください。

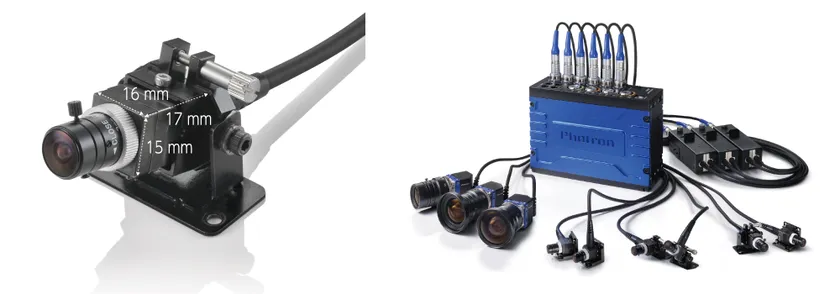

MH6 ST-Cam ストレートアングルヘッド(カメラヘッドと本体接続イメージ)

■製品化の背景

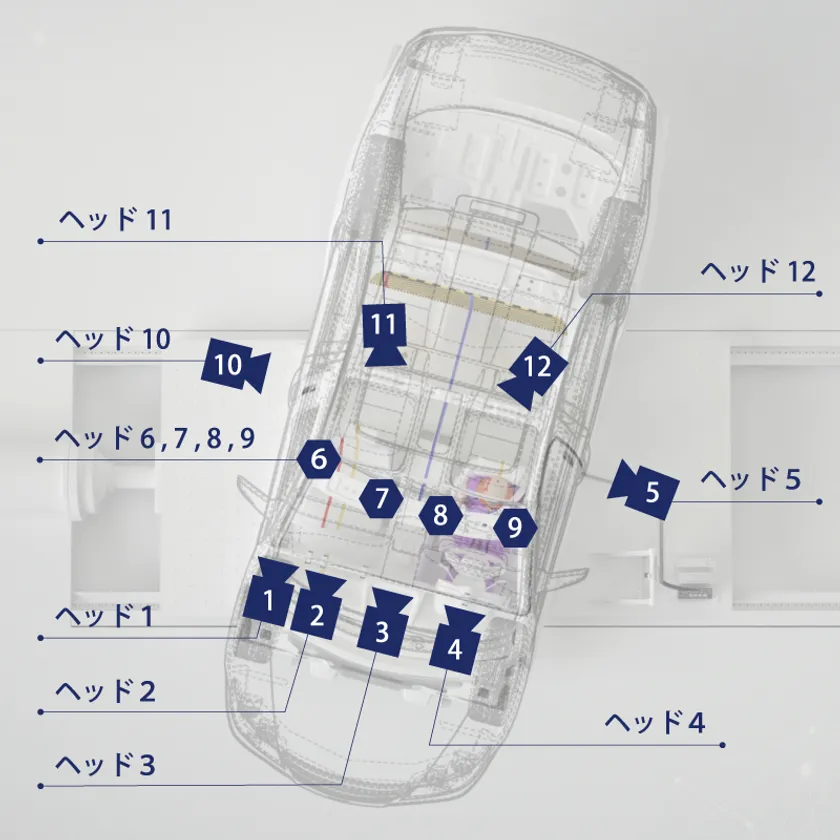

「FASTCAM MH6」は、1台のメインユニットに最大6ヘッドの接続が可能で、その全てが完全同期撮影できる画期的なハイスピードカメラとして2019年3月の発売以来、自動車衝突安全試験をはじめ多くの研究開発現場で活用されています。2021年3月には、より狭所での撮影ニーズに対応すべく「FASTCAM MH6 ST-Cam」を発売。最大12ヘッドの接続が可能となり、衝突時の運転席足元の挙動やエンジンルーム内のエンジン配管をはじめとした各種パーツの動き、走行時のピラー内の挙動やステアリングの動きなどの撮影に応える超小型カメラとして好評いただいております。

しかし狭所においては機材やハーネスが混み合う中にカメラヘッドを設置する必要があるため、環境に合わせて柔軟にカメラヘッドを選択したいというご要望を多くいただいておりました。そこでカメラヘッドのバリエーションを増やし、狭所撮影における更なる利便性の向上を図るべく、『MH6 ST-Cam ストレートアングルヘッド』を開発いたしました。カメラケーブルが筐体の背面に付いているため、細長い空間に設置しやすく、車体ドアや排気管の内部、円筒形の防水ケース内などでの撮影に大きな効果を発揮します。

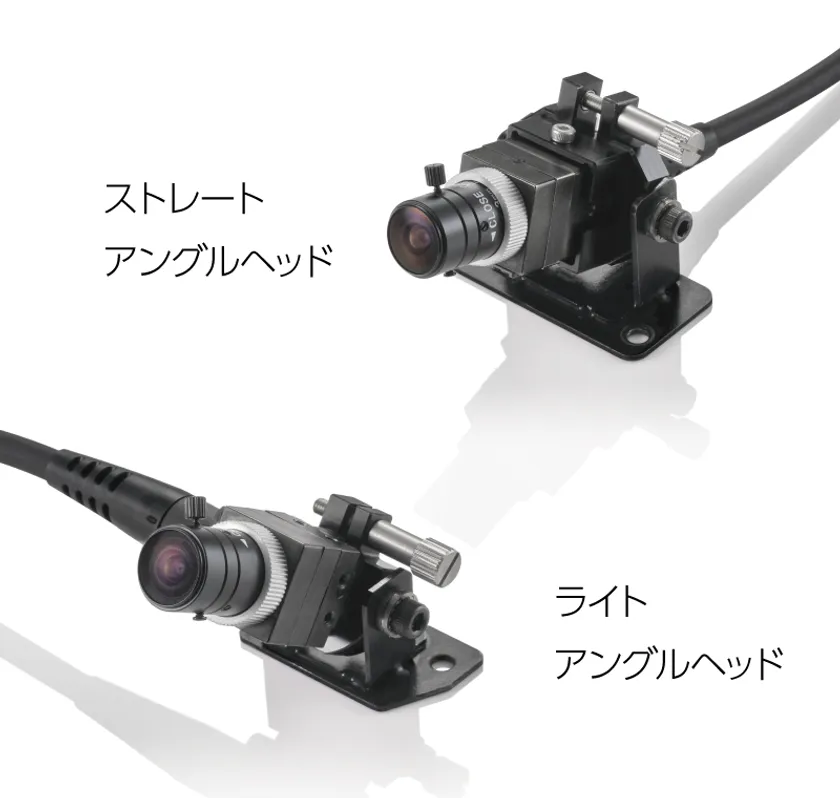

発売以来ご好評を頂いている「MH6 ST-Cam ライトアングルヘッド」に今回新たに発売される『MH6 ST-Cam ストレートアングルヘッド』を組み合わせて使用することで、より自由度の高い狭所撮影が可能になります。

超小型カメラヘッドは自動車関連試験以外にもプリンター内部や生産装置の挙動、ロボットアームへの取り付けなど、様々な狭小箇所の現象を柔軟に撮影でき、幅広い分野での活用に貢献できると確信しております。

製品に関するホームページ

https://www.photron.co.jp/products/hsvcam/fastcam/mh6/

■『MH6 ST-Cam ストレートアングルヘッド』の特長

1. ケーブル干渉を回避し、狭所での撮影を可能にする約15mm角の超小型カメラヘッド

16×17×15mmの超小型カメラヘッドは今まで設置ができなかった箇所にも取り付けることができるため、これまで可視化を諦めてきた狭所での撮影ニーズを満たすことができます。

『MH6 ST-Cam ストレートアングルヘッド』は、車体ドア内部撮影や車両排気管の流れ撮影など、従来の「MH6 ST-Cam ライトアングルヘッド」ではケーブルが干渉してしまうような場所にも設置できるため更なる撮影利便性向上を期待できます。
