電源不要！テスター感覚で使える パソコンを使う記録計「PCレコーダ」が法人向けに販売開始

　株式会社エムジー(本社：大阪市中央区今橋、代表取締役社長：宮道 三郎、旧社名：株式会社エム･システム技研)は、テスター感覚で使えるパソコンを使う記録計「PCレコーダ」を2023年12月に発売し、法人向けに販売を開始しましたのでお知らせします。

　PCレコーダ(形式：R7K4GUS-G16D4)は、直流16点入力に加えてマイナスコモン(PNP対応)接点2点入力、フォトMOSリレー2点出力に対応しています。パソコン側のUSB Type-Cポートから電源供給できるため電源が不要です。ACアダプタが不要で、コンセントを探す必要もないため、タイプテストのデータ取りなど、場所を限定せずご使用いただけます。

　さらに、オーバービュー画面、イベント画面、帳票画面、トリガ記録画面などが操作できる便利なアプリケーションソフトウェアを無料でご用意しています。

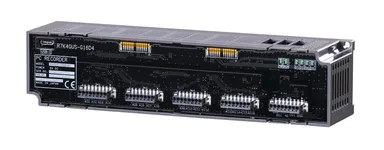

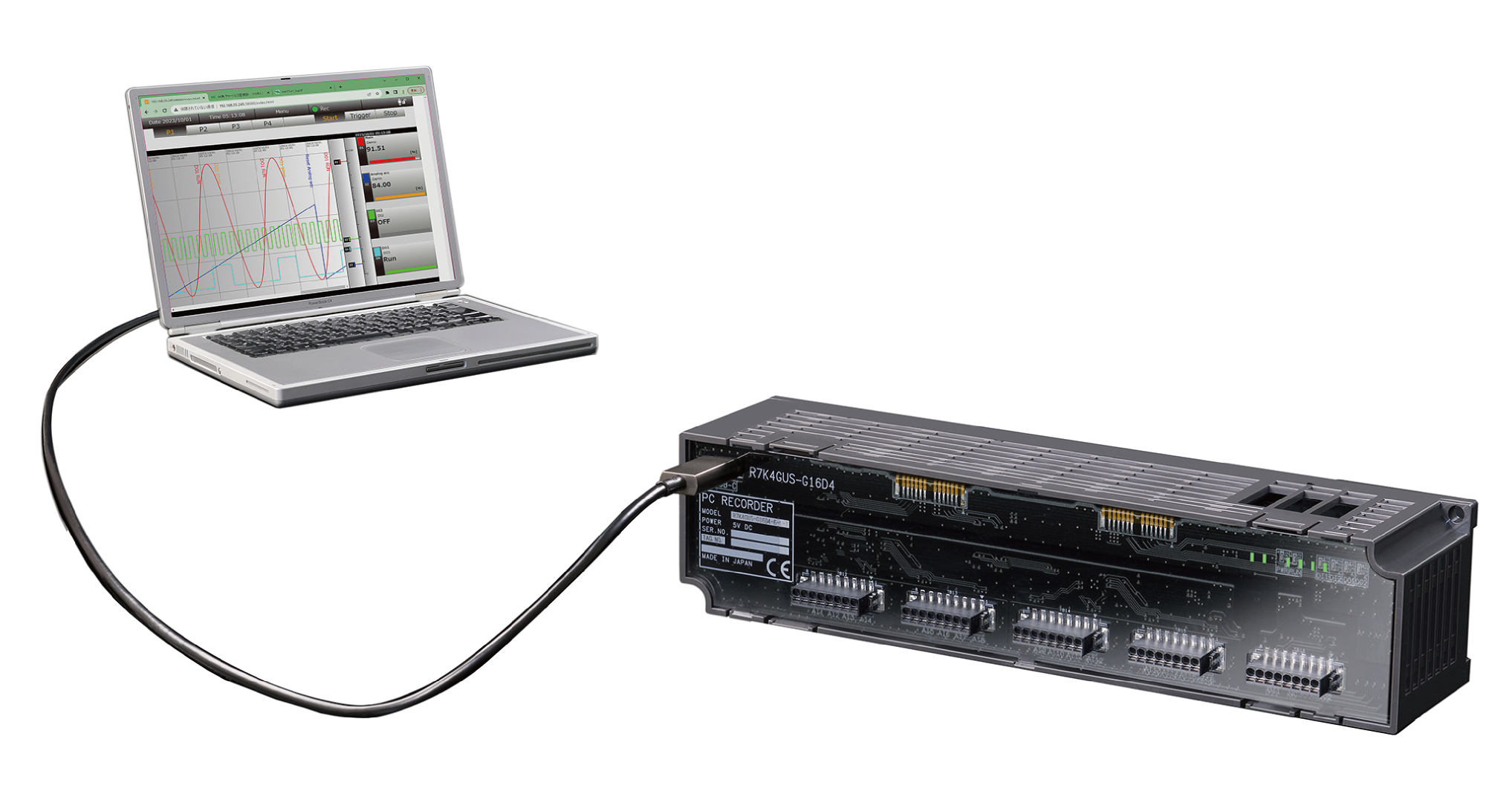

PCレコーダ(形式：R7K4GUS-G16D4)

電源が不要なので、パソコンに接続すれば使用できます。

■PCレコーダ(形式：R7K4GUS-G16D4)　製品情報

品名　　：PCレコーダ

形式　　：R7K4GUS-G16D4

基本価格：70,000円～(税抜)

供給電源：USBバスパワードによる5V DC給電(ハイパワードデバイス)

サイズ　：幅210mm 高さ53.5mm 奥行55mm

質量　　：約150g

取付　　：卓上、壁またはDINレール取付(35mmレール)

通信仕様：通信媒体 USB、接続台数 1

機器仕様：

＜接続方式＞

・供給電源・通信：USB TYPE-Cコネクタ(メス形)(USBケーブルはお客様ご用意)

・入出力信号　　：スプリング式端子台接続

アイソレーション：アナログ入力-接点入力・出力-USBコネクタ(供給電源・通信)間

アナログ入力仕様(Ai)：

入力信号　　　　：直流16点入力(8点ごとに高・中・低電圧レンジの中から

　　　　　　　　　2種類をご注文時に指定)

　　　　　　　　　・高電圧レンジ入力：±10V DC～±0.8V DC

　　　　　　　　　・中電圧レンジ入力：±0.8V DC～±80mV DC

　　　　　　　　　・低電圧レンジ入力：±80mV DC～±10mV DC

サンプリング周期：100ms

演算入力仕様(Oi)：

アナログ入力値に係数と定数を用いて演算処理を行います。

演算式：加減算、乗算、除算、開平、移動平均、一次遅れ、exp、常用対数、

　　　　自然対数、ピークホールド(最大・最小)、累乗、アナログ積算、

　　　　F値演算、逆対数、スケーリング、時刻

接点入力仕様(Di)：

コモン　　　　　：マイナスコモン(PNP対応)2点／コモン

定格検出電圧　　：約5V DC(内部より供給)

サンプリング周期：100ms

接点出力仕様(Do)：

フォトMOSリレー：2点出力

定格負荷電圧　 ：48V ピークAC／DC

出力タイミング ：100ms

アプリケーション　ソフトウェア仕様：

形式　　：PC Recorder

　　　　　当社Webサイトより無料でダウンロード

動作環境：Windows11(パソコンはお客様ご用意)

ブラウザ：Chrome、Edge、Firefox

対応言語：日本語／英語

詳しくは、下記仕様書をご覧ください。

https://www.mgco.jp/mssjapanese/PDF/NS/R7/nsr7k4gusg16d4.pdf

■PCレコーダ(形式：R7K4GUS-G16D4)の主な特長

(1) 場所を選ばない機動性　- アプリケーション例 -

　場所を選ばない優れた機動性で、タイプテストのデータ取り、設備や装置の不具合解析、移動体などのラボ実験データ収集などにご利用いただけます。

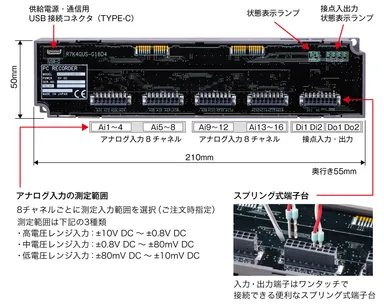

(2) 無駄を削ぎ落とした機能美　- 各部の名称と寸法 -

　画像「各部の名称と寸法」をご覧ください。

各部の名称と寸法

(3) 記録だけにとどまらない充実した機能　- アプリケーションソフトウェア -

　PCレコーダの操作画面は、すでに多くの皆様にお使いいただいている当社製品の「Webロガー2」や「タブレットレコーダ(R)」の操作画面を踏襲しており、慣れ親しんだ操作性でご使用いただけます。

　アプリケーションソフトウェアは当社Webサイトから無料でダウンロードできます。

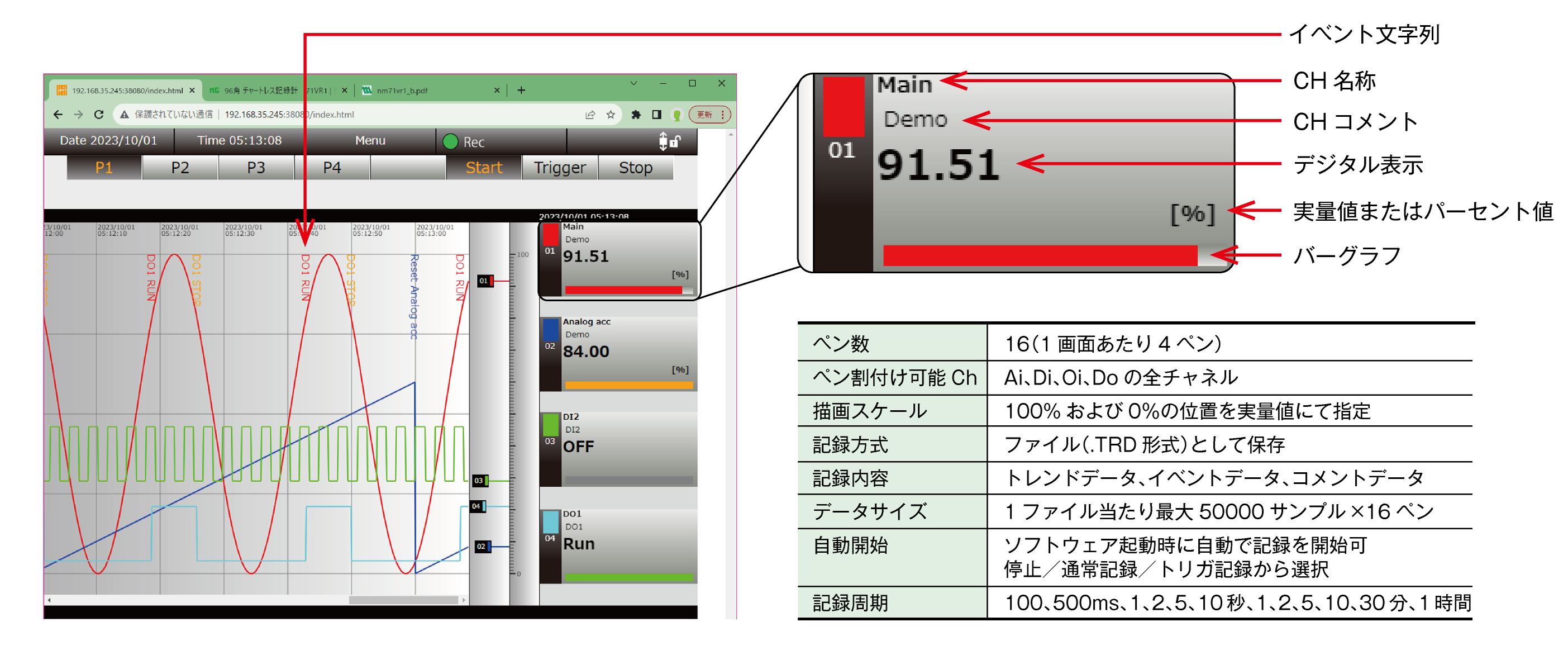

・トレンド画面

　ページあたり4ペンのトレンド画面を4ページ分表示します(合計16ペン)。各ペンには全入出力チャネル(Ai／Di／Oi／Do)が割付けられます。アナログ入力信号(Ai)と演算入力信号(Oi)には、領域名称、表示色、イベント文字列、警報出力、領域タイマ、トリガ、リセットを設定できます。

　画像「トレンド画面の機能と名称」をご覧ください。

トレンド画面の機能と名称

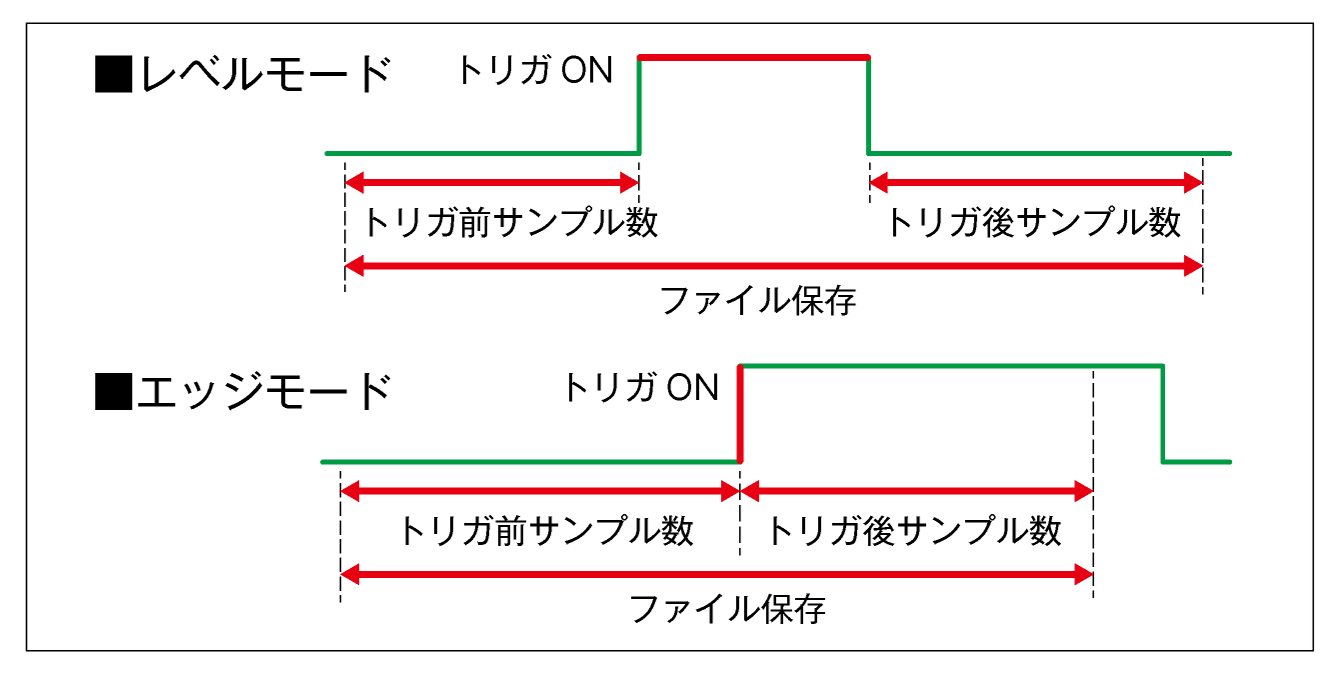

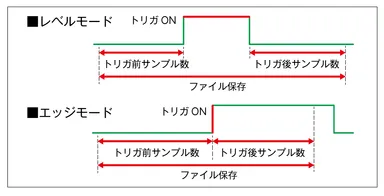

・トリガ記録

　アナログ入力・デジタル入力・演算入力の各チャネルにトリガ条件を設定し、その発生前および発生後に設定したサンプル数分のデータをファイル保存します。故障解析・監視などの際、必要なデータだけを保存できるため便利です。トリガ記録にはレベルモードとエッジモードがあります。

トリガ記録

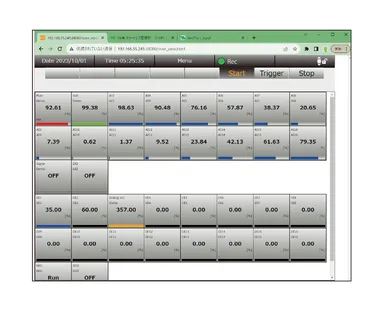

・オーバービュー画面

　最新のデータを全点表示します。アナログ入力信号では、クリック毎に実量表示⇔％表示を切替えできます。

　画像「オーバービュー画面」をご覧ください。

オーバービュー画面

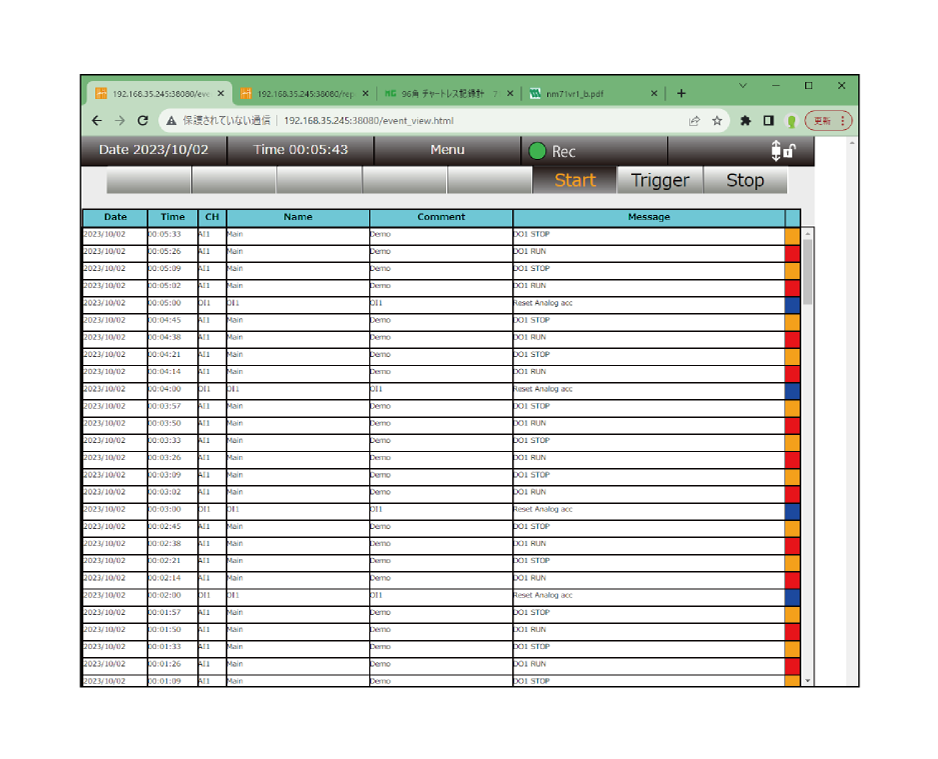

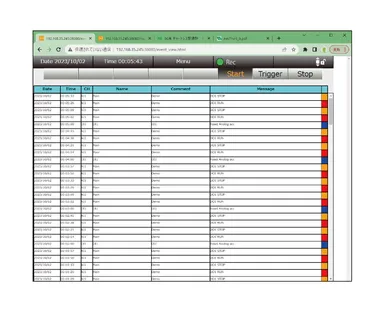

・新着イベント画面

　アナログ入力信号・演算入力信号で設定したイベントのほか、トリガ、アラームなど発生したイベントの最新500件を表示します。

　画像「新着イベント画面」をご覧ください。

新着イベント画面

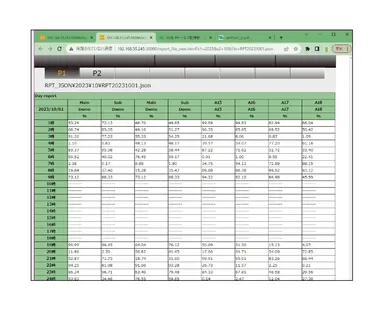

・帳票画面

　毎正時に帳票用データ(1Hデータ)を作成します。サンプリング方式は、「瞬時値／平均値／最大値／最小値」から選択します。

　画像「帳票画面」をご覧ください。

帳票画面
