業界最小パッケージ 5.5V動作1A出力車載用降圧型スイッチングレギュレータ「S-19954/5 シリーズ」を発売

少ない外付け部品点数で業界最小実装面積を実現、車載カメラモジュールの小型化に貢献

2024.01.16 10:00

　ミネベアミツミグループのエイブリック株式会社（社長：田中誠司、本社：東京都港区、以下：ABLIC)は本日より、車載用降圧型スイッチングレギュレータ「S-19954/5シリーズ」の販売を開始しました。

　昨今、CASE（コネクテッド化、自動運転化、シェア/サービス化、電動化）などを軸とした車の技術革新が進んでいく中で、ADAS(先進運転支援システム)やAD(自動運転システム)に不可欠なビューイングカメラやセンシングカメラの搭載数は増え、かつ、高画素化も進んでいます。

一方、車載用カメラの高画素化に伴いイメージセンサの消費電流が増加するため、従来のようにLDOレギュレータを使用すると発熱量が増えてしまいます。よって電力変換効率の高いスイッチングレギュレータを使用するケースが多いのですが、スイッチングレギュレータはLDOレギュレータに比べて周辺部品点数が多く必要となるため、実装面積が大きくなってしまうという別の課題が生じてしまいます。

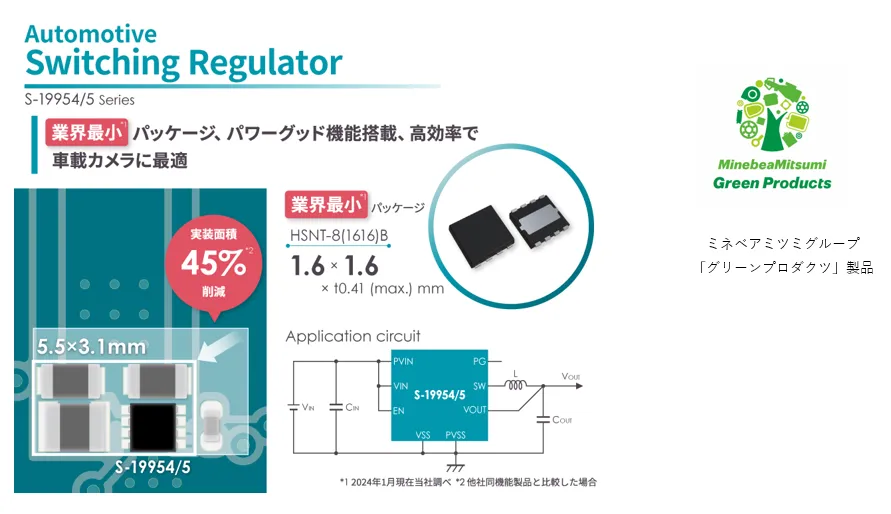

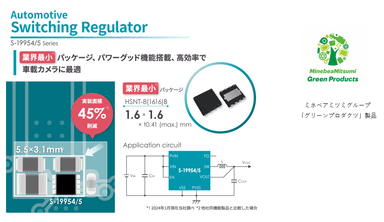

　本日発売した新製品「S-19954/5シリーズ」は、5.5V動作1A出力の降圧スイッチングレギュレータで、業界最小(※1)のパッケージ、HSNT-8(1616)B (1.6×1.6×t0.41mm)を採用しました。また、従来のスイッチングレギュレータは回路構成に5個以上の外付け部品が必要でしたが、「S-19954/5シリーズ」は出力電圧を設定する帰還抵抗回路(※2)と位相補償回路(※3)を内蔵しているため、最小コイル１個、コンデンサ２個でアプリケーション回路を構成することが可能となります。これらの特長により、従来比45%削減となる業界最小の実装面積(※4)を実現し、カメラモジュールの小型化に貢献できる製品です。

また、ICの出力電圧が正常範囲内にあることを監視するパワーグッド機能を搭載し、出力電圧が規定範囲を外れた場合にエラーフラグをマイコンに通知することができるため、システムの安全性向上に貢献します。　　　　

なお、「S-19954/5シリーズ」はPPAP（Production Part Approval Process: 生産部品承認プロセス）に対応しており、車載ICの品質規格AEC(*)-Q100 Grade1(*Automotive Electronics Council: 車載電子部品評議会）にも対応予定です。

【主な特長】

1. 業界最小の超小型パッケージを採用、周辺部品点数も少なくなり業界最小の実装面積を実現

「S-19954/5シリーズ」は、5.5V動作、1A出力の降圧スイッチングレギュレータとして業界最小の超小型パッケージ「HSNT-8(1616)B（1.6×1.6×t0.41mm）」を採用。搭載部品の増加するECUの省スペース化に貢献できます。ガルウイングタイプのHTMSOP-8（2.9×4.0×t0.8mm）(※5)を選ぶこともできます。

また「S-19954/5シリーズ」は、出力電圧を設定する帰還抵抗回路と位相補償回路を内蔵しており、周辺部品は最小でコイル１個、コンデンサ２個のみでアプリケーション回路を構成する事ができるため、部品点数も抑えられることで業界最小の実装面積でアプリケーション回路を構成することができます。

2.パワーグッド機能により、システムの安全性向上に貢献

「S-19954/5シリーズ」は、過電流保護回路、サーマルシャットダウン回路に加え、出力電圧が正常範囲内にあることを監視するパワーグッド機能を搭載。パワーグッド機能は、出力電圧が範囲を外れた場合にエラーフラグをマイコンに通知することができるため、システムの安全性向上に貢献します。

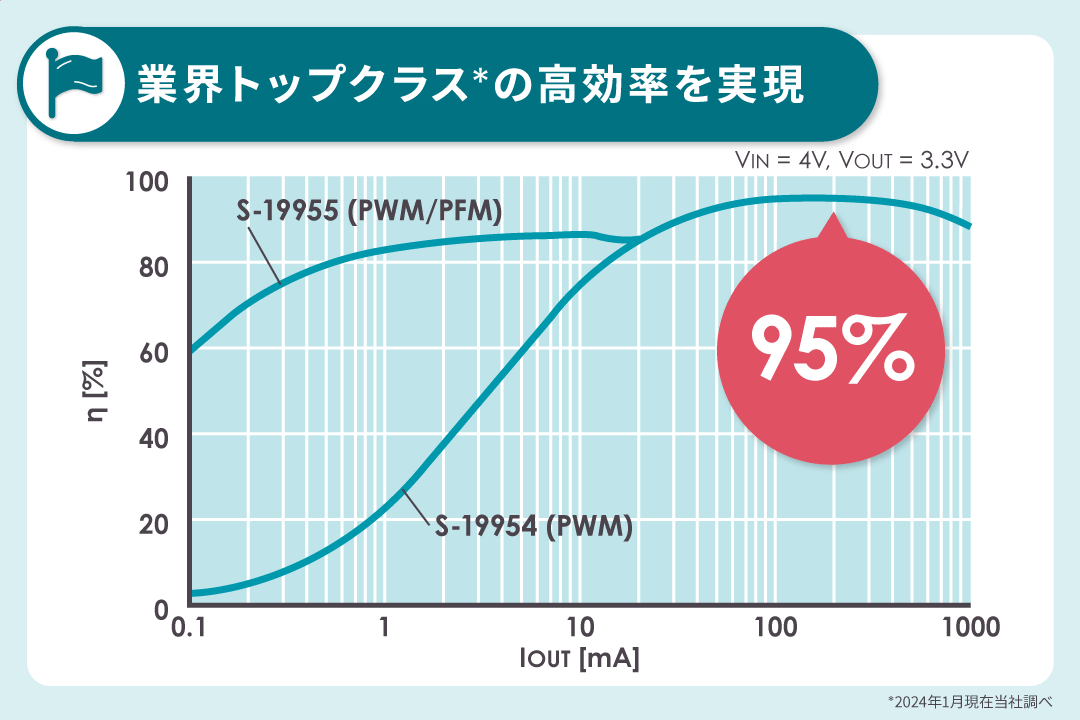

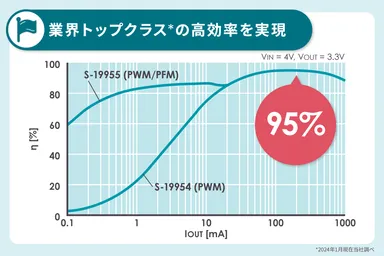

3.業界トップクラスの高効率

「S-19954/5シリーズ」は、高効率動作では機能同等品で業界トップクラス（入力電圧4V、出力電圧3.3V時95%）の電力変換効率を達成しています。

4.PWM制御、PWM/PFM制御を選択可能

制御方式は、PWM制御の「S-19954シリーズ」、もしくはPWM/PFM切り替え制御の「S-19955シリーズ」のいずれかを選ぶことが出来ます。「S-19955シリーズ」は、独自のPWM/PFM切り換え技術により、PFM制御時にVOUTに過大なリップル電圧を発生することなく定電圧出力が可能です。「S-19954/5シリーズ」リリースにより、車載カメラを小型化・高機能化をサポートするラインナップが拡充し、お客様のご要望に沿った製品の提供を実現しています。

【主な仕様】

・入力電圧 : 2.7 V ~ 5.5 V

・出力電圧 : 0.8V ~ 3.3V

・出力電流 : 1A

・VOUT端子電圧精度 : ±1.5%（Tj=-40℃～+125℃）

・効率 : 最大95%≦

・発振周波数 : 2.25MHz typ.

・過電流保護機能 : 1.75A（パルスバイパルス方式）

・サーマルシャットダウン機能 : 170℃検出

・短絡保護機能 : Hiccup制御、Latch制御を選択可能

・100% Duty比動作

・出力放電機能 : 出力放電機能”あり”/”なし”を選択可能
