リテルヒューズ社、低い動的抵抗と高いESDイミュニティ、高空間効率デザインを兼ね備えた双方向ディスクリート TVSダイオードアレイ「SP1026シリーズ」を発売

2016.06.08 11:00

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク(本社：米国イリノイ州シカゴ市、代表：会長兼社長兼最高経営責任者　ゴードン・ハンター(Gordon Hunter)、NASDAQ：LFUS)の日本法人である株式会社リテルヒューズ(本社：神奈川県横浜市、代表者：代表取締役社長　蝦名悟史)は、双方向ディスクリートTVSダイオードアレイ「SP1026シリーズ」を、本年6月上旬より発売します。売上目標は、年間1,000万円を目指します。

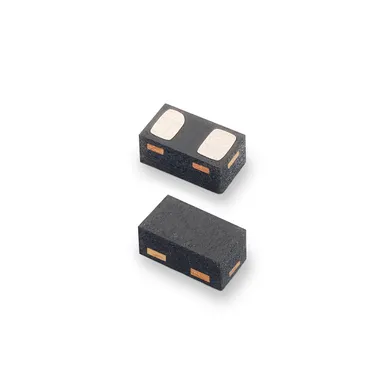

SP1026シリーズ

＜TVSダイオードアレイ「SP1026シリーズ」イメージ＞
https://www.atpress.ne.jp/releases/104651/img_104651_1.jpg

15pF 30kV双方向ディスクリートTVSダイオードアレイ「SP1026シリーズ」(全1製品)は、独自のシリコンアバランシェ技術を採用したツェナーダイオードにより、各I/Oピンを保護することで、静電気放電(ESD)に対し高い保護性を発揮し、ESDによる損傷から高感度電子機器を守ります。「SP1026シリーズ」は堅牢性にも優れ、パフォーマンスを低下させることなく、IEC 61000-4-2で規定されている±30kVの連続的なESDストライクを安全に吸収し、さらに、非常に低い制限電圧を伴う5Aの8/20μsサージ(IEC 61000-4-5規格)を安全に消散します。
また、0201サイズ(0.60mm×0.30-5mm)のフットプリント設計のため、製品の小型化に伴い、より省スペース化が求められるPCBレイアウトにも対応します。

なお、同製品は、当社の国内販売代理店12社を通じ、販売します。

■特長
・高いESDイミュニティと優れた保護性能(ESD、IEC 61000-4-2、±30kV接触、±30kV空気/EFT、IEC 61000-4-4、40A (5/50ns) / 雷、IEC 61000-4-5 第2版、5A (tP=8/20μs))により、IEC基準の最大レベルを上回るESDの保護性を実現。
・低い動的抵抗(1.4Ω)により、小型ICに搭載した最新の電子機器の保護に必要な低制限電圧をサポート。
・空間効率の高い、0201サイズ(0.60mm×0.30-5mm)のフットプリント設計のため、PCBのスペースと費用を節約。

■用途
携帯電話、スマートフォン、スマートウォッチ、タブレット、携帯ナビゲーション機器、携帯医療機器

■仕様(電気特性：対応範囲)
逆方向スタンドオフ電圧(V)：5.0
リーク電流(uA)　　　　　：0.100
ESD 接触放電(kV)　　　　：±30
ESD 空気放電(kV)　　　　：±30
雷への耐性(8×20us)(A)　：5.0
制限電圧　　　　　　　　：12.0V@1A/13.4V@2A
静電容量(CI/O TYP)(pF)　：15@0V/12@2.5V
パッケージサイズ　　　　：μDFN-2 (0201)
チャンネル　　　　　　　：1

※AEC-Q101対応
※詳細については、「SP1026シリーズ」の製品ページ
( http://www.littelfuse.co.jp/products/tvs-diode-arrays/general-purpose-esd-protection/sp1026.aspx )をご覧ください。

■売上目標／価格
売上げ目標：1,000万円
価格　　　：代理店へお問い合わせください
