業界唯一の電源分圧出力付きスイッチングレギュレータ「S-85S0Pシリーズ」を発売

～IoT/ウエアラブル機器のバッテリ監視回路の高精度化・小型化に最適～

2018.07.09 10:00

エイブリック株式会社（社長：石合信正、本社：千葉県千葉市、以下：ABLIC)は本日より、IoT/ウエアラブル機器向けに電源分圧出力付き超高効率降圧型スイッチングレギュレータ「S-85S0Pシリーズ」の販売を開始しました。

降圧型スイッチングレギュレータは、スイッチのオン／オフを繰り返してコイルに発生した電荷をコンデンサに蓄えることにより、電池電圧を降圧するICです。3.6V（リチウムイオン電池１本）の電池電圧を、スマートフォンなどの各種携帯機器に適した1.8Vや2.5Vに降圧することができます。

「S-85S0Pシリーズ」は、電源分圧出力機能と業界トップクラスの超低消費電流260nAを実現した超高効率降圧型のスイッチングレギュレータを1チップで実現しました。ABLICは電源分圧出力付きの電源ICをラインナップする業界唯一の半導体メーカー※です。

※2018年6月、当社調べ

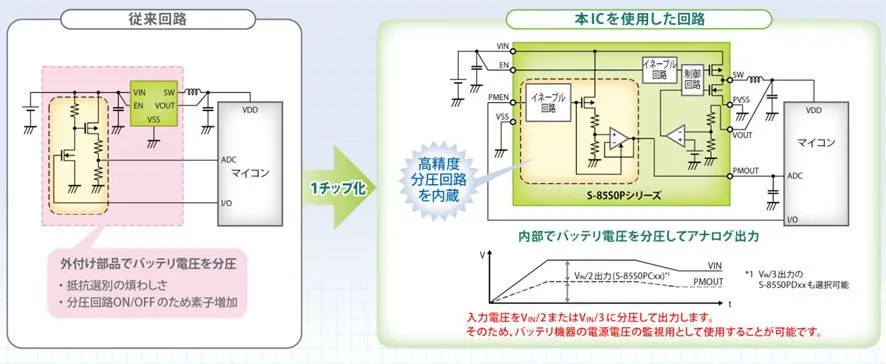

従来、3V系低電圧マイコンで3.7V Li-ion二次電池などの高いバッテリ電圧を簡易的に監視する際、耐圧の問題から外付け抵抗で分圧して低電圧マイコンのA/Dコンバータへ接続する手法がとられています。更に、バッテリの消費を抑えるため、外付けFETを追加して監視時のみ外付け抵抗に電流を流すケースも多くあります。この従来手法では、

　-A/Dコンバータの入力インピーダンスにより監視電圧ズレが生じること

　-素子数増加により専有面積が増大すること

の二つが大きな課題となります。

これらの課題を解決するため、ABLICは電源分圧出力付きの電源ICを開発しました。

【主な特長】

1. 業界唯一の電源分圧出力付き

「電源分圧出力」は電源ICの入力電圧（VIN）をICに内蔵した高抵抗で分圧を行い、バッファを介して出力する機能です。その出力を低電圧マイコンのA/Dコンバータに直接接続することで高精度かつ低消費電流のバッテリ監視が可能です。

また、「電源分圧出力」はイネーブル回路を内蔵しており、機能を使用しない場合は、機能を停止させることで更なる低消費化に貢献します。分圧用の外付け抵抗、イネーブル用の外付けFET無しでバッテリ電圧を監視できるため、機器の小型化に貢献します。

2. 超小型パッケージ「SNT-8A（2.46×1.97×0.5mm）」を採用

「S-85S0Pシリーズ」は、超小型パッケージSNT-8A（2.46×1.97×0.5mm）を採用。IoT/ウエアラブル機器の小型化・薄型化にも貢献できるスイッチングレギュレータです。

3. IoT/ウエアラブル機器のスタンバイ時の電池消費低減を実現

「S-85S0Pシリーズ」は業界トップクラスの超低消費電流260nAにより100uA以下の軽負荷時でも90.5％（100μA負荷時、電源分圧出力ディセーブル時）の高効率を実現しました。IoT/ウエアラブル機器のスタンバイ時の電池消費を抑えることが可能です。
