日本アビオニクス、モータ・電池市場における接合機器のニーズに対応　高信頼性インバータ式抵抗溶接機「NRW-IN400PA」販売開始

～リチウムイオン電池パックや小型モータなどの機能部品組立ての品質向上と効率化に貢献～

2021.03.12 10:00

この企業へ連絡する

日本アビオニクス株式会社(本社：横浜市都筑区、社長：竹内正人)は、世界的に広がる「脱炭素社会の実現」で急速に進む電気自動車や電動スクーター(EV化)、ドローンやAGV、家電製品のコードレス化などのニーズ拡大により需要が増加する「モータ」や「電池」市場に向け、使いやすさを突き詰めた「高信頼性インバータ式抵抗溶接機　NRW-IN400PA」の販売を開始します。

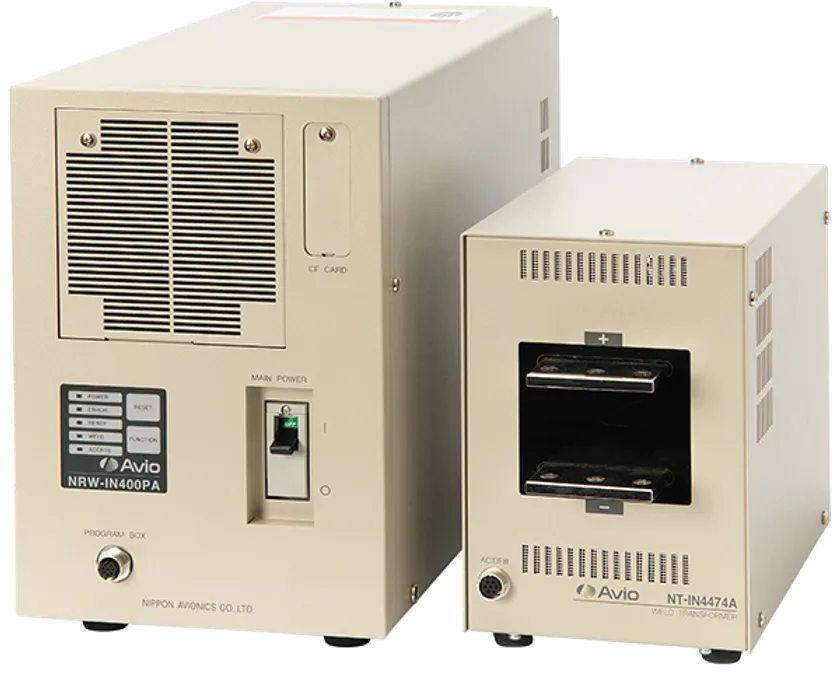

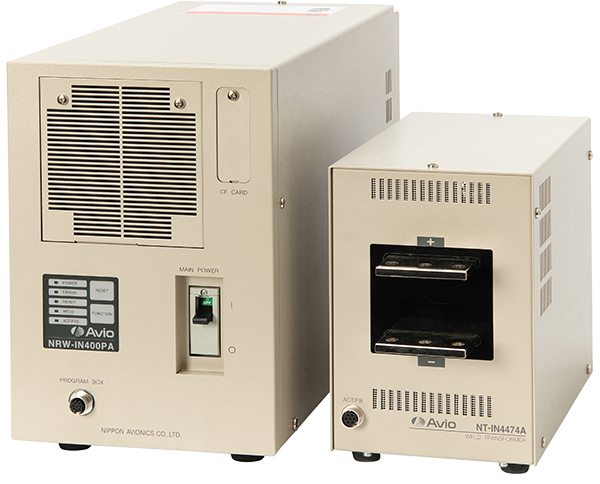

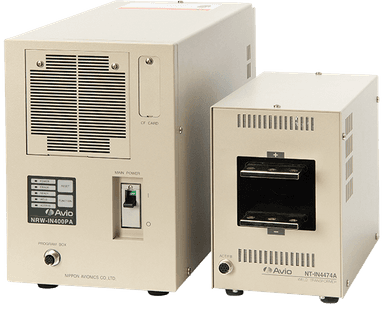

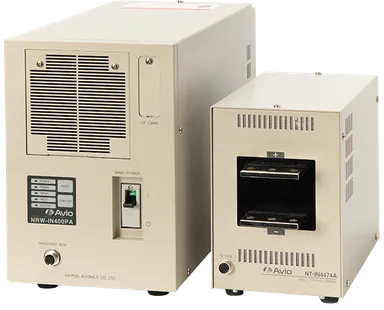

高信頼性インバータ式抵抗溶接機「NRW-IN400PA/NT-IN4474A」

高信頼性インバータ式抵抗溶接機「NRW-IN400PA」製品URL

https://www.avio.co.jp/products/assem/lineup/welding/power/nrw-in400pa.html

「モータ」及び「電池」市場では、自動車の環境対応の推進や「5G」対応の観点から軽量化や安全性実現のための製品開発が急拡大しており、それに伴い部品の性能向上のための接合技術のニーズが高まっております。また、中国をはじめとする各国の生産工場では、人件費の高騰により生産設備の自動化ニーズが高まり、接合機器の自動機搭載のための機能や品質管理機能の要求が多様化しています。

今回の「高信頼性インバータ式溶接電源」(以下 NRW-IN400PA)は、「モータ」及び「電池」市場における新たな接合機器のニーズに対応するため、機能を強化し「モータ」や「電池」の高品質化や高精細化の実現に貢献します。またトランスのラインアップを増やし、幅広い分野のアプリケーションでご使用いただけるようになりました。

当社は、接合4工法機器「レーザ」「超音波」「抵抗溶接」「パルスヒート」を製造する世界でも特長あるメーカーで、様々なアプリケーションに対応する接合製品を供給するだけでなく、「つける」ニーズを先取りし、お客様のご要望に応えた最適な接合ソリューションの提案を行っております。今後、市場要求に応えた接合製品の開発を加速させ、お客様の品質と生産性の向上に貢献してまいります。

なお、本製品は2021年5月26日(水)～28日(金)に横浜で開催されます「自動車技術展 - 人とくるまのテクノロジー展」に出品・実演いたします。またバーチャル展示もいたします。

【高信頼性インバータ式抵抗溶接機【NRW-IN400PA】の特長】

■インバータ周波数自由選択式で多品種対応が可能

基本周波数を2000Hz(通電時間分解能0.5ms)とし、4000Hz(通電時間分解能0.25ms)、5000Hz(通電時間分解能0.2ms)への周波数切替えができます。プログラム番号毎に周波数の選択ができるため、ワークに最適な周波数を選択し、電流リップルの少ない高品質な溶接を得ることができます。

■127stepフリースタイル通電プロファイルを搭載し最適な溶接を実現

最大127step内にて、「SLOPE」「WELD」「COOL」を任意に設定できるモードを標準搭載。多段スロープ通電、多段通電、任意波形パルセーションが可能となり、抵抗溶接に限らず抵抗ろう付けなどの抵抗加熱用途にも精密な入熱制御により良い接合を提供します。

■マルチトランス対応によりコスト削減に寄与

1台の電源に最大4台までのトランスを接続できるマルチトランスにも対応しているため、複数溶接工程を1台の溶接電源と複数トランスの構成で実現でき、生産能力を維持しつつ、設備導入費低減と工場側電力設備の容量低減(負荷平準化)を実現します。同時加圧、順次通電や異なる2工程の設備搭載も可能です。

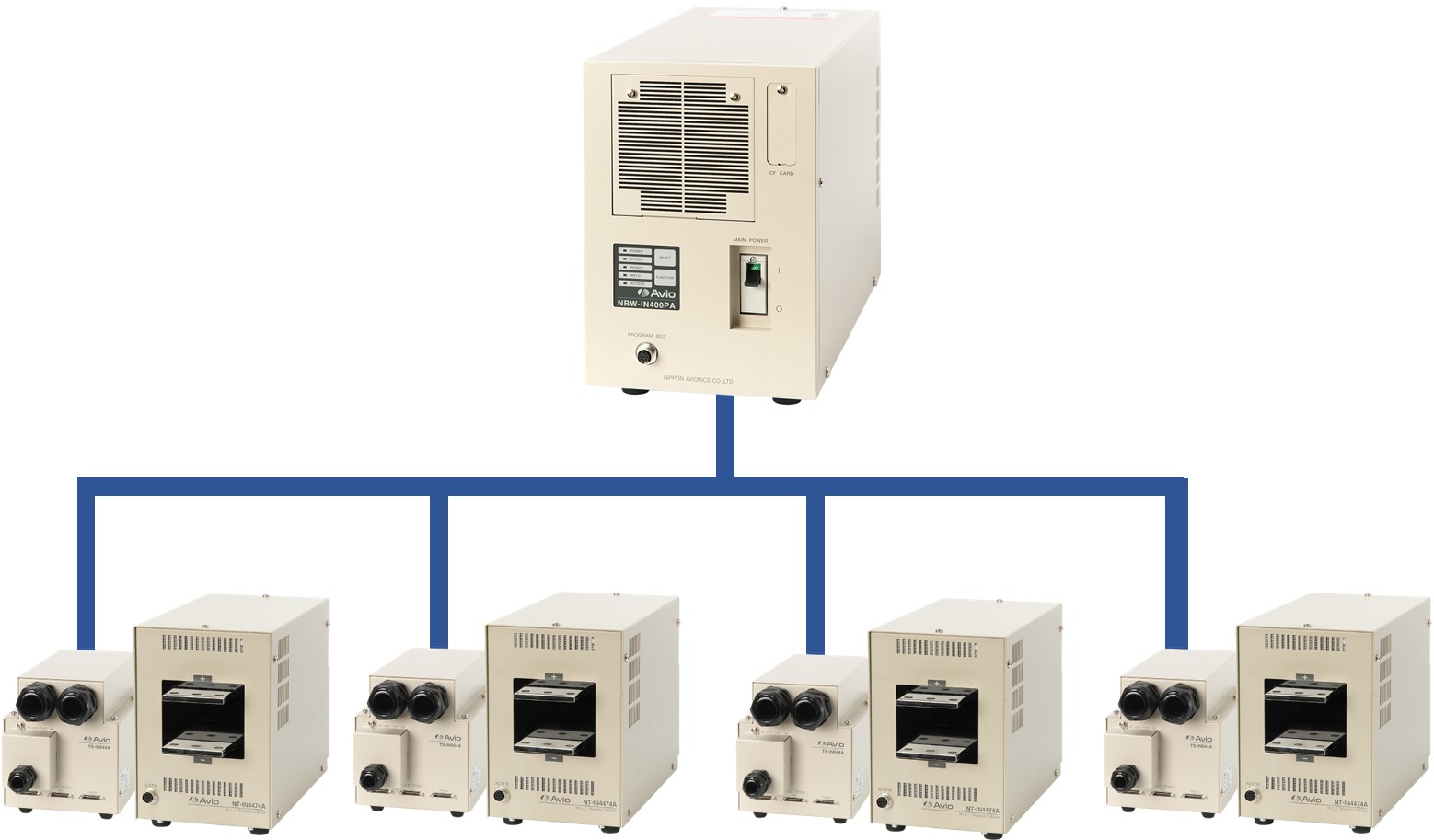

マルチトランスシステム構成イメージ

■溶接条件補正機能により均質化と生産タクトの向上に寄与

プログラム番号毎にあらかじめ登録された溶接条件に対し、外部トリガー信号によって設定値を微調整することができます。これにより朝の立上げ時や日中の連続稼働時などの室温や電極温度の変化に合わせ、常に最適な溶接を行うことができるため外部環境に左右されず、安定して高品質な製造が可能です。さらにこの機能は従来のプログラム変更による条件切替えに比べ、補正値のみを変更するため切替え時間が短く、生産タクトの向上にも貢献します。

■自動機搭載型ユニット

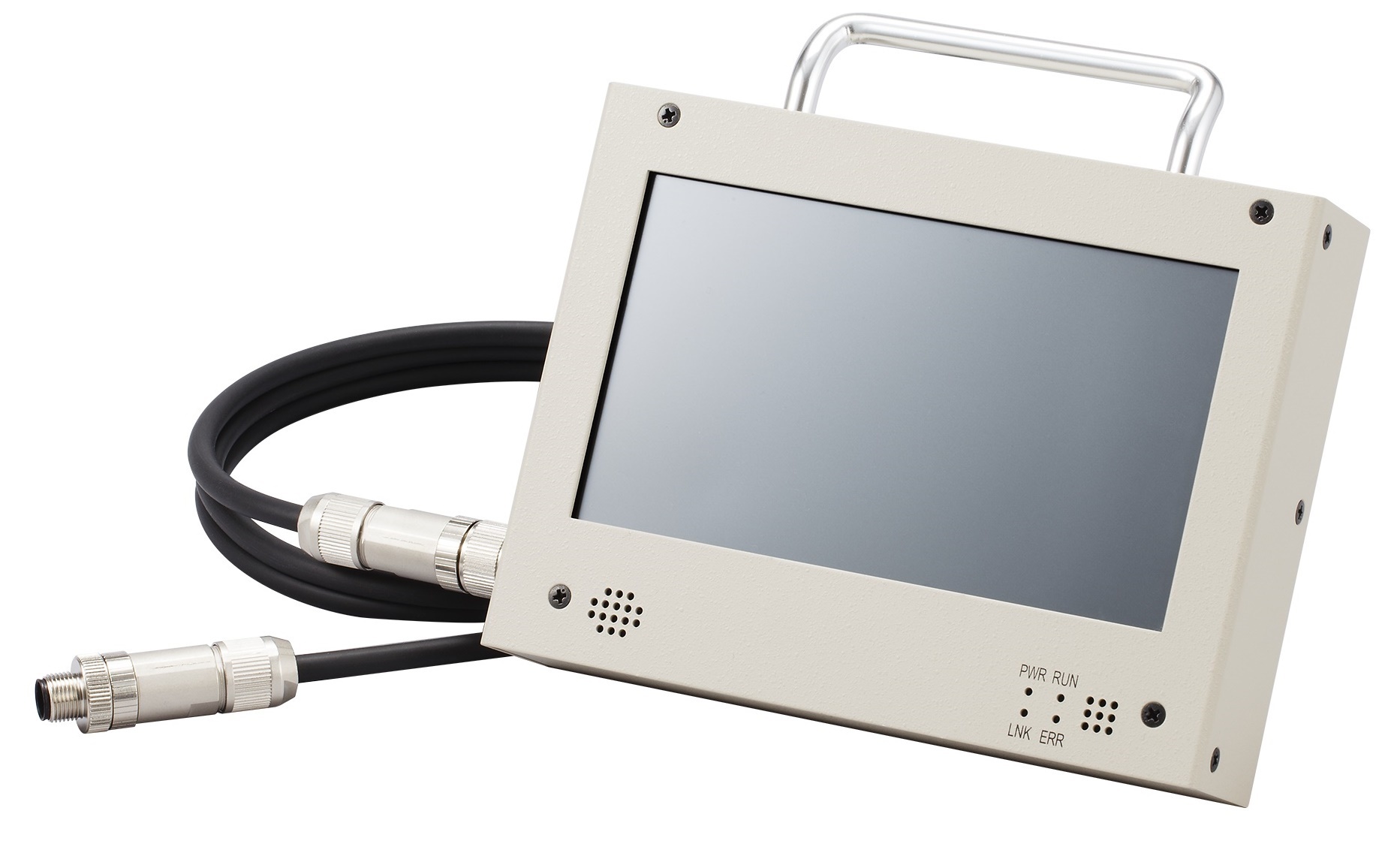

プログラムボックスでの遠隔操作式です。溶接電源の自動機搭載における配置自由度が向上し、使い易さと設備設計工数の削減に寄与します。
