ドイツ・ブロームユング社のクリープフィード研削盤「PLANOMAT XT 608」をMECT2023にて実機展示

2023.04.24 17:30

この企業へ連絡する

株式会社イリスが総代理店として販売取扱をしている、ドイツ・ブロームユング(Blohm Jung)社のクリープフィード研削盤であるPLANOMAT XT 608を、2023年10月に名古屋で開催のメカトロテックジャパン 2023(MECT2023)にて、同社として初めてとなる会場での実機展示を行うこととなりました。

この度、2023年6月に開催のインターモールド名古屋にて、本展示即納品の予約販売を開始いたします。

限定一台となりますので、仕様や価格に関しましては当社営業までお問い合わせください。

ブロームユング(Blohm Jung)社ロゴ

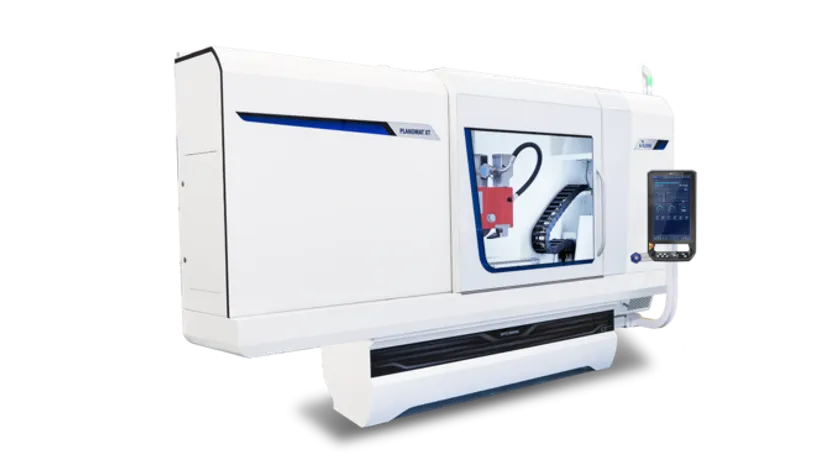

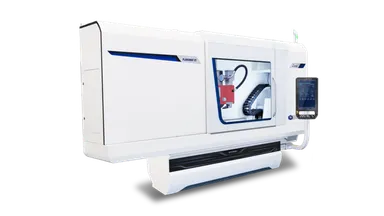

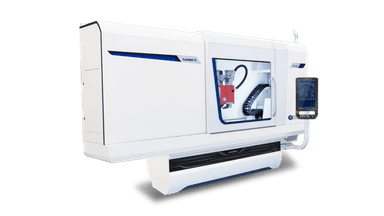

クリープフィード研削盤　PLANOMAT XT 608

ドイツ・ブロームユング(Blohm Jung)社は、クリープフィード研削盤の専業メーカーとして、以前よりその技術をニッチな加工業界向けにクリープフィード研削盤を提供しております。

クリープフィード研削とは、砥石でワーク材を研削するにあたり、深い切り込み量を与えながらゆっくりと研削送りを行うことで、ワンパスでミリ単位の研削を可能とする技術であり、特にタービンブレード業界においては、翼の根元にあたる「クリスマスツリー」とも呼ばれる取り付け部分の波形状を、予め最終形状である波形状に、ダイヤモンドロール搭載テーブルドレッサーで成型した砥石を用いて、台形のインコネル材から砥石で一気にミリ単位削り込み、プロファイル形状を完成させる工法がすでに確立しております。

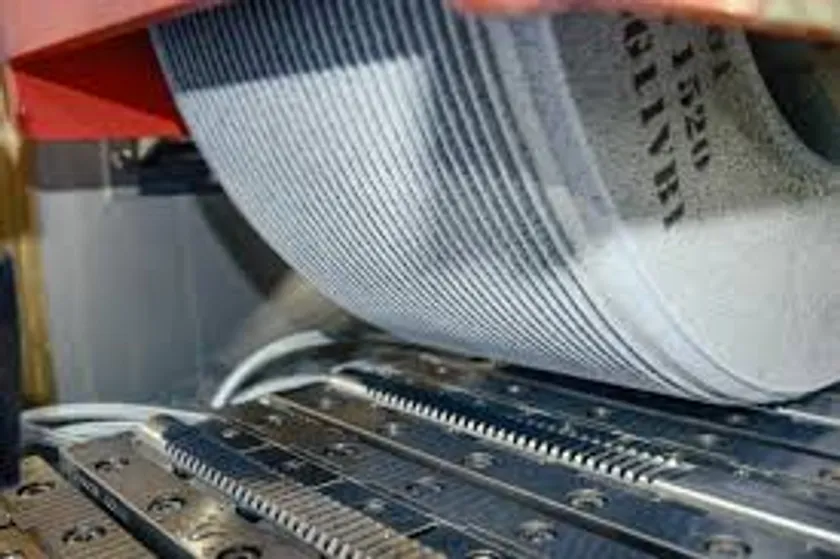

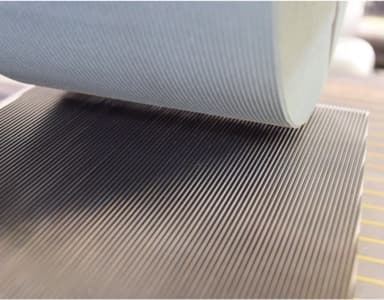

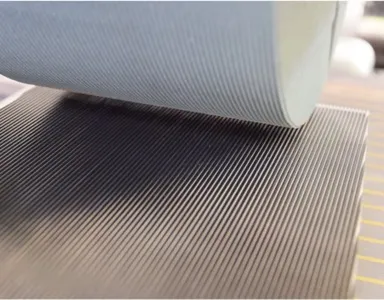

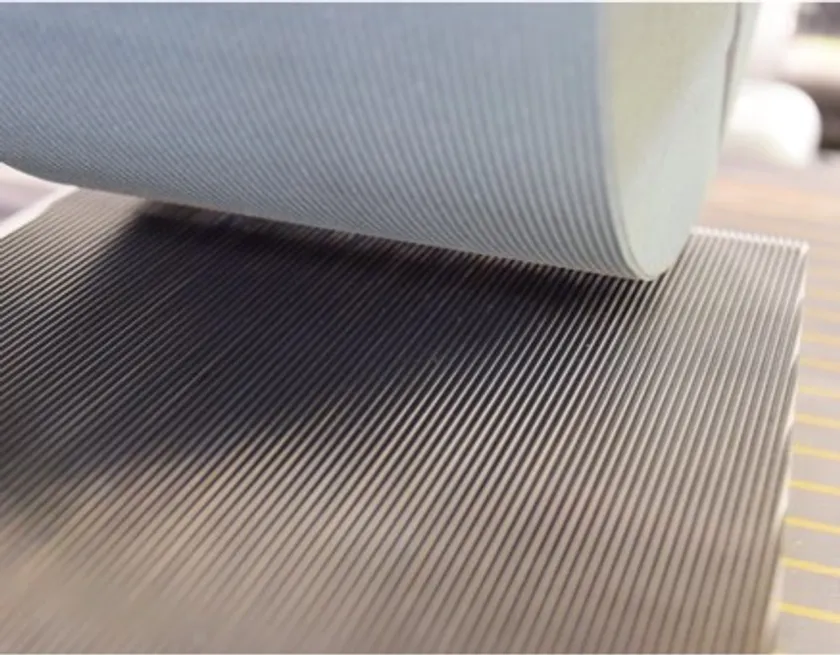

プロファイル形状をミリ単位で研削

ブロームユング(Blohm Jung)社のクリープフィード研削盤は、研削盤の要となる土台にモノブロックのダクタイル鋳鉄を用い、その研磨テーブル上にX-Z軸精密リニアガイドウェイを直接締結。またY軸コラムに搭載の研削主軸は最大62kWの可変速ドライブを搭載。

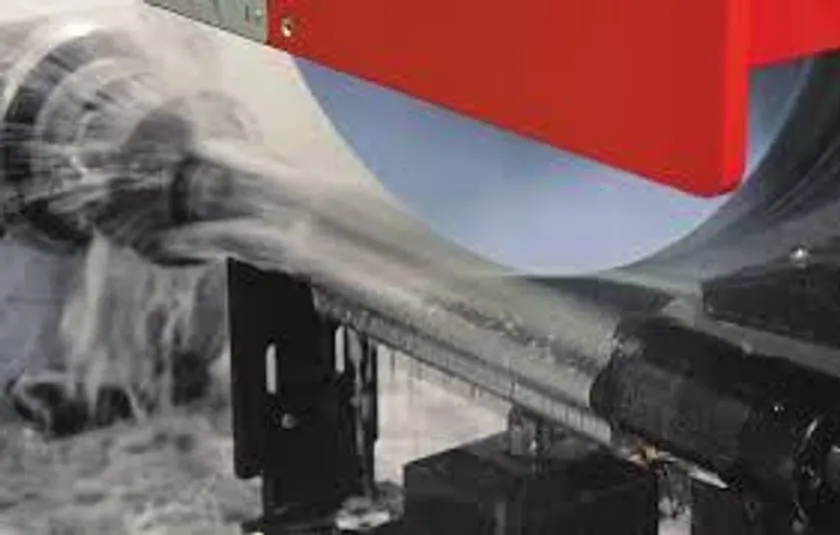

クリープフィード研削で必要な材料除去量を得るため、砥石の目詰まりを防止しながら摩擦力を抑えて研削効率を確保するために、研削クーラントは50barの高圧噴射をしつつ、クーラントのジェット噴射を砥石の研削場所にピンポイントに狙い撃ちするための、ノズル追従システムを搭載。それにより、特にクリープフィード研削盤で必要な深い切込みを与えた場合でも、焼けやビビりを発生させず安定した研削を実現しています。

ブロームユング(Blohm Jung)社のクリープフィード研削盤を用いる事により、現在FBパンチで提案をしている顧客において、従来だとワイヤー放電で形状加工が18時間かかっており、さらに表面をダイヤモンドラップによる磨きをかける必要があったパンチを、クリープフィード研削では2個取りで60分で成型が可能となり、加工表面も研削仕上げ品質を確保できるという事で高評価を得ております。

2021年よりこの技術を金型業界の型・部品の製造の工法革新になる手法として日本市場に紹介すべく、ブロームユング(Blohm Jung)社総代理店である株式会社イリスにより、インターモールドやグラインディングテクノロジージャパン等の展示会において、従前より実績のあるねじ転造ダイスの平面プロアイル研削に加え、特に精度が求められるFBパンチ・ダイスの新作や再研磨研磨、ダイセットのへの適用を提案してきました。
