ラティス、三菱電機PLCシミュレータと直接連携

ラティス・テクノロジー株式会社(本社：東京都文京区、代表取締役社長：鳥谷 浩志、以下：ラティス)は、生産設備の制御ソフトを仮想モデルで検証する3D制御シミュレータソフトにおいて、三菱電機株式会社(以下：三菱電機)のPLCシミュレータと直接連携し、生産設備検証の完全な実機レスシミュレーションを実現する、新オプション「MELSEC GX Works Sim for Vmech」(以下：新オプション)の提供を、2021年9月8日(水)から開始します。

近年、製品開発でのリードタイム削減要求はますます高まり、生産設備においてもリードタイム短縮が求められる中、様々なシミュレーションソフトやCAE導入が進んでいます。ラティスは、大規模設備3Dモデルを軽量な3DデータとしてPLCのラダー(*1)プログラムで動かす3D制御シミュレータソフト「XVL Vmech Simulator」を提供、実設備が組み上がる前に制御ソフト動作を3Dモデルで検証し設備開発におけるフロントローディングとリードタイムの短縮を支援してきました。特に三菱電機のPLC(以下、シーケンサ)との通信ミドルウェアEZSocket(*2)を使用して独自の接続インターフェースを開発し、シーケンサ実機と直結してシンプルモーションユニットをはじめとした多様な機種に対応しています。

制御ソフト検証の前倒しには、シーケンサの実機手配やシミュレーション準備などに手間や費用がかさむなど課題がありました。そこで、新オプションでは三菱電機シーケンサ(*3)用のラダー編集ソフト(*4)と、設備の3Dモデルを直結することで、実物のシーケンサを必要としない「完全実機レス」の3D制御シミュレーションを可能にします。これにより、シーケンサを含むすべての機器を1台のPCに置き換えができるので(＝SILS(*5)環境)、リモートワークでも手軽に制御シミュレーションを実施できます。

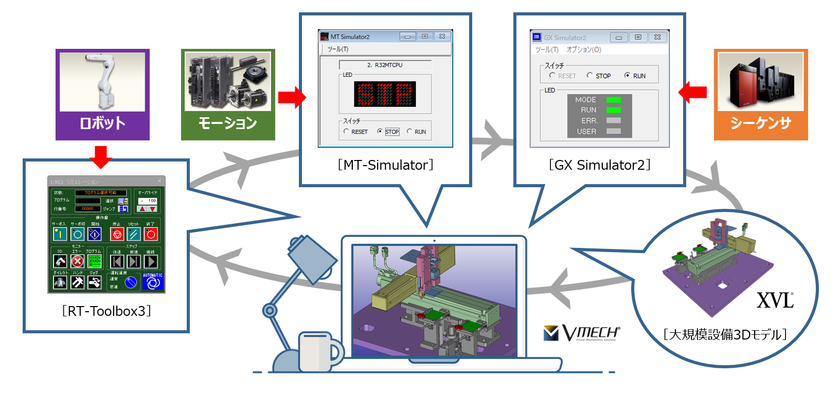

1台のPCで制御シミュレーションを可能にするSILS環境

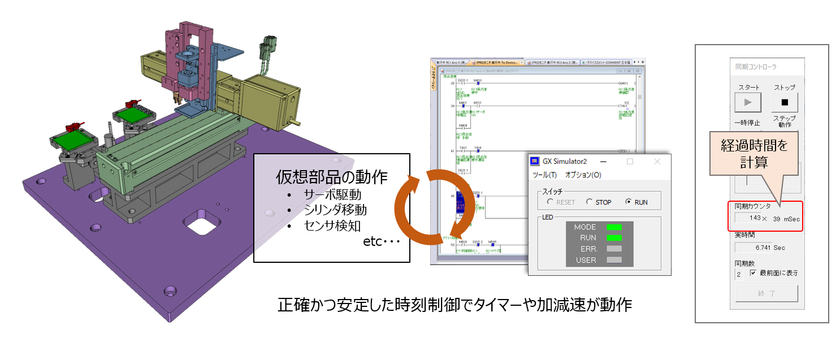

仮想時間で連携する、XVL Vmech Simulatorと三菱電機シーケンサ

【特徴1】

新オプションの利用で、三菱電機シーケンサで制御する生産設備では、シーケンサを含むすべての機器を1台のPCに置き換えるSILS環境が構築できるので、リモートワーク環境でも手軽に制御シミュレーションを可能にします。

＊SILSとは？：ECU(電子制御ユニット)上の制御ソフトまでPC上のシミュレータで動作させて、プラントモデルを制御することを SILS(Software in the loop Simulation)と呼びます。

(参考： XVLコラム｜製造業のDXに3Dで貢献する｜13. 宇宙開発に製造業DXのルーツを見る https://www.lattice.co.jp/news/2021/0114-column-13#05 )

【特徴2】

設備の3Dモデルに対する時刻制御ができます。他社製品では不可能な「設備・装置の正確なタクトタイムの検証」に対応することで、設備の早期安定稼働促進と製品の市場投入加速に貢献します。

XVL Vmech Simulatorは、「現物をデジタルの3D XVLモデルで再現し、設計の意図との差分を見える化する」というラティスの提唱する“3Dデジタルツイン”(*6)のコンセプトを体現しており、新オプションを導入することでシーケンサを含めて仮想空間での検証が可能になり、3Dデジタルツインの領域を拡張します。

ラティスは一気通貫した3Dデータ活用で製造業のデジタルトランスフォーメーションに貢献していく考えです。

*1. ラダー：PLCのプログラムを作成するための表現方法

*2. EZSocketは三菱電機株式会社の登録商標です。

*3. シーケンサシミュレーションソフトウェア「MELSOFT GX Simulator」(対応シリーズ：GX Simulator 2)

*4. 「GX Works 2」

*5. SILS：Software In the Loop Simulation

*6. 3Dデジタルツインコンセプト： https://www.lattice.co.jp/products/solution/#twin

【新オプション情報】

・正式名称　：MELSEC GX Works Sim for Vmech

・価格(税別)：1ライセンス ￥1,000,000(別途、初年度より年間保守が発生)

・提供開始　：2021年9月8日(水)

・その他　　：

　・MELSEC GX Works Sim for Vmechは「XVL Vmech Simulator」のオプションとして動作します。

　・三菱電機製「GX Works 2」の他、「MT Developer」「RT - Toolbox3」にも対応。

　・後継製品である「GX Works 3」への対応は三菱電機と協議中。

　・XVL Vmech Simulator製品情報URL： https://www.lattice.co.jp/products/lineup/vmech/
