CAE解析結果や実験撮影データを比較・簡易計測できる開発支援ビューワー『TimeSpaceView』2024年2月新発売

2024.01.24 10:00

株式会社フォトロン

この企業へ連絡する

株式会社フォトロン(本社：東京都千代田区、代表取締役社長：瀧水隆)は、CAE解析結果や実験撮影データを比較・簡易計測できる開発支援ビューワー『TimeSpaceView(タイムスペースビュー)』を2024年2月より発売いたします。

製品名：TimeSpaceView

発売日：2024年2月

※価格はお問い合わせください。

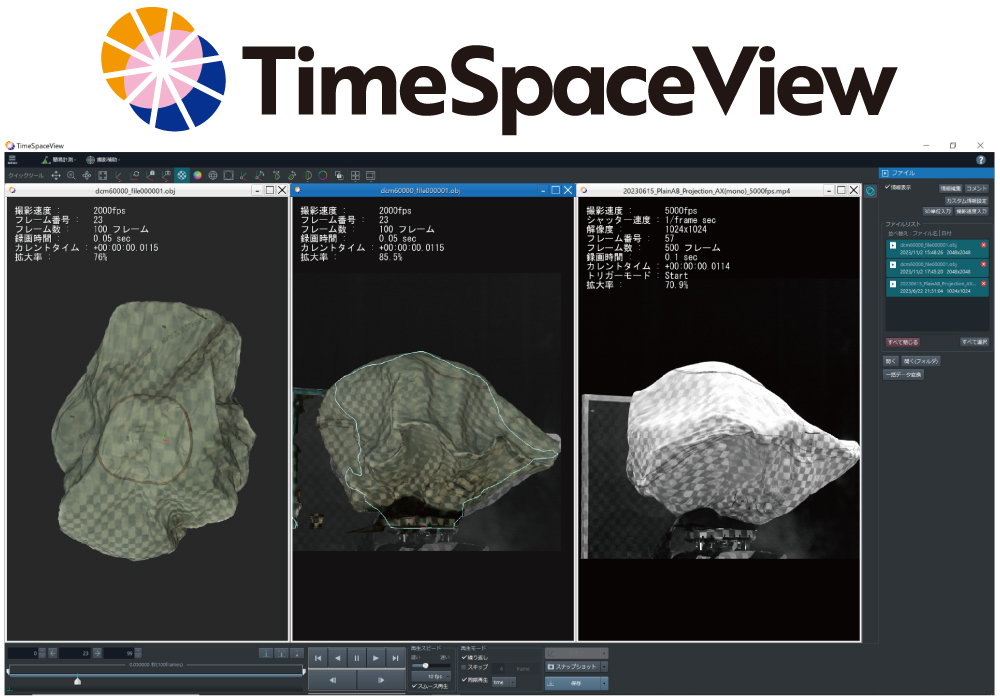

TimeSpaceView

■製品化の背景

民間企業の研究開発部門や大学・官公庁の最先端の研究開発テーマにおいて、年々シミュレーションによる研究開発が加速しています。特に自動車市場ではMBD(Model Based Design)が推進されている中、ハイスピードカメラの役割も変わりつつあります。ハイスピードカメラは現在でも主に実験現場での活用がされていますが、撮影後の解析においても重要な役割が求められ、ニーズも多様化しています。その一つとして、実験とシミュレーションの比較・解析に関する要望があり、近年増加傾向にあります。

当社ではこのようなニーズに応えるべく、シミュレーション結果や実験撮影データを簡単に比較・計測できる開発支援ビューワー『TimeSpaceView』を発売いたします。このツールはシミュレーションから出力される時系列の3Dモデル、変位とハイスピードカメラで撮影した2D動画を入力、重ね合わせを行い、動きの違いを観察、実測することができます。

『TimeSpaceView』は、製品開発に関わる部門間でのコミュニケーションツールとして、お客様のMBD(Model Based Design)開発の効率化に貢献します。

TimeSpaceView　詳細ページ

https://www.photron.co.jp/service/hsvcam/products/tsv/

■『TimeSpaceView』の主な特長

1. 時系列に複数の3Dモデルを入力、360度自由視点での観察を実現

3Dモデルは時系列に複数のモデルデータを入力することができます。また、3Dモデルを動画のように再生しながら、360度任意の視点で観察することができます。

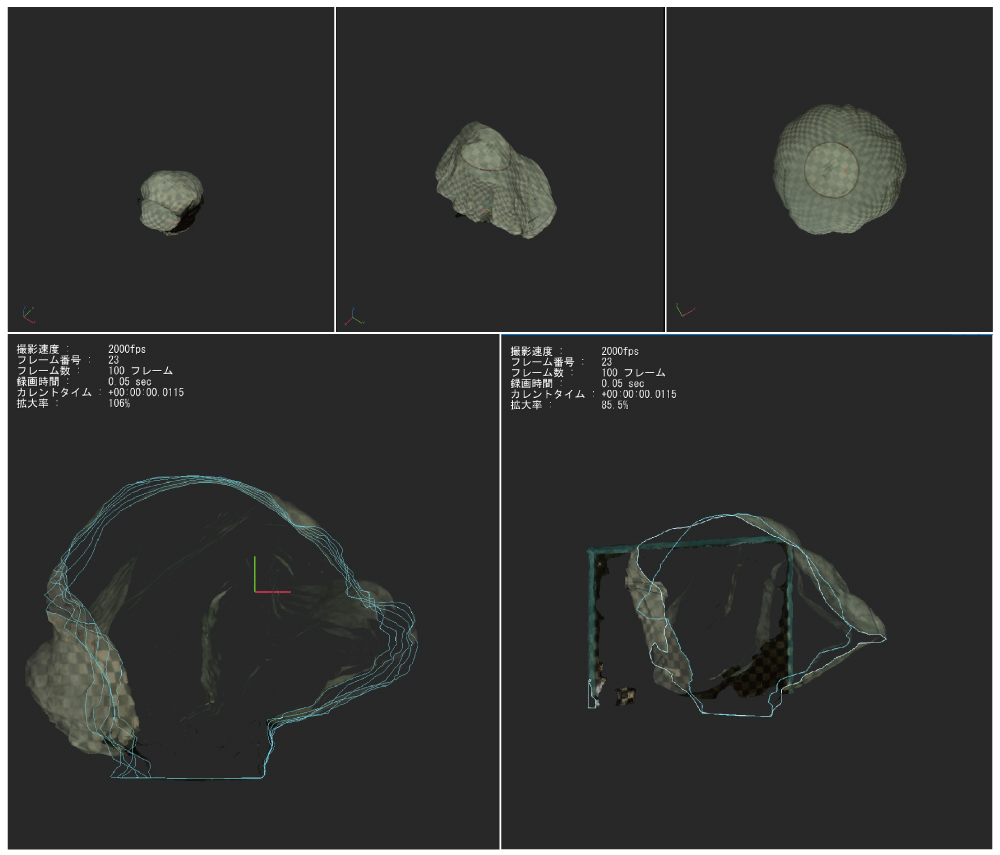

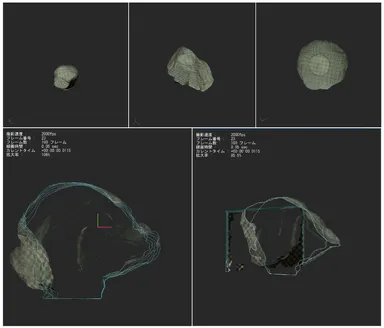

エアバッグ試験の3Dモデルデータ

2. 2D動画と3Dモデル、3Dモデルと3Dモデルを重ね合わせて比較可能

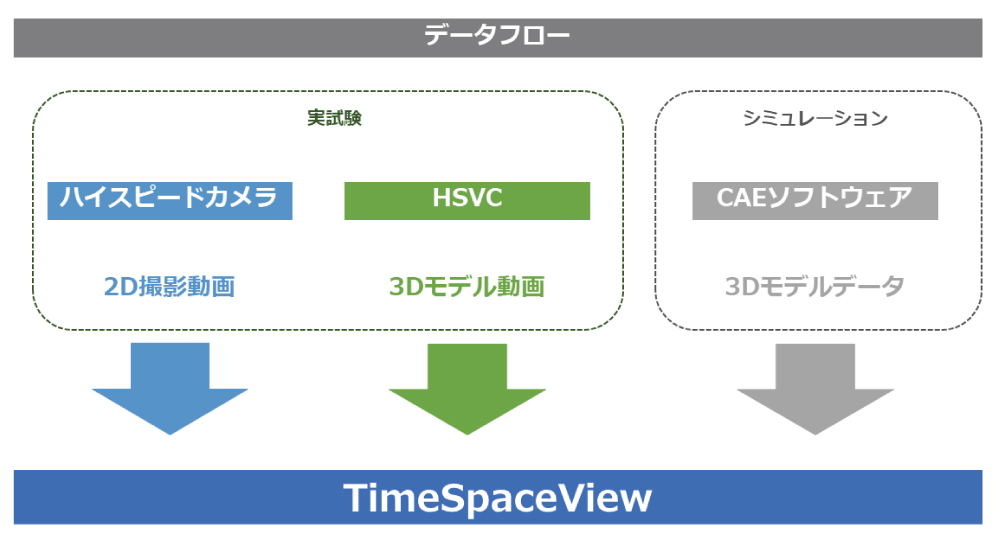

ハイスピードカメラや産業用カメラ等で撮影した2D動画やHSVC受託サービス※で取得した3Dモデルと、シミュレーションで解析した3Dモデルを時系列で入力し重ね合わせて表示、比較することができます。

※HSVC受託サービスは株式会社フォトロンが提供する数十台のハイスピードカメラを用いて3Dモデル動画を作成する受託解析サービスです。

詳細はこちら： https://www.photron.co.jp/service/hsvcam/shooting-analysis-support/hsvc/

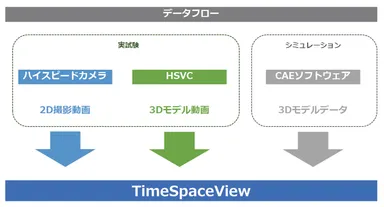

重ね合わせて表示・比較

3. 2D動画と3Dモデルを重ね合わせて計測

比較した後の差分を、計測ツールを使って計測することができます。3Dモデルの場合は、断面を任意に設定し動画と画角をあわせて配置した上で、計測モードを起動し、距離、速度、面積など各種計測をすることができます。

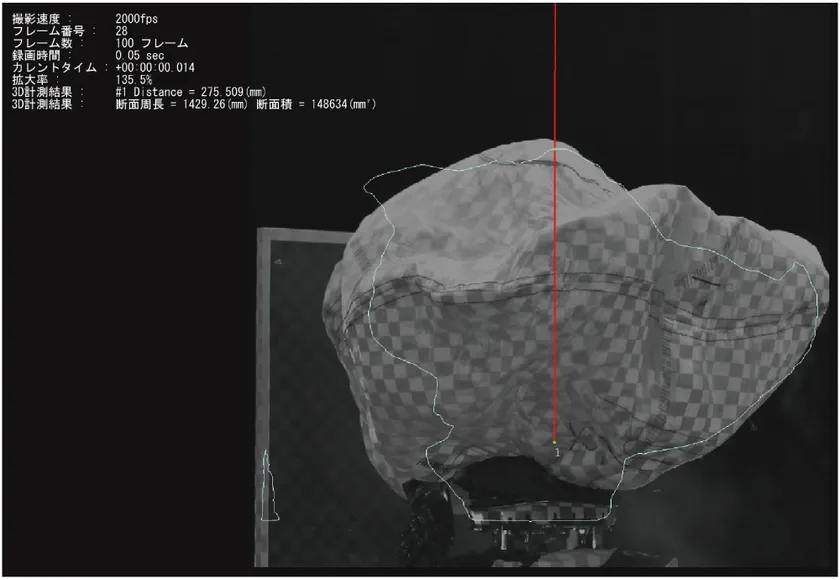

エアバッグ試験の2D／3D重ね合わせモデル

■『TimeSpaceView』の主な仕様

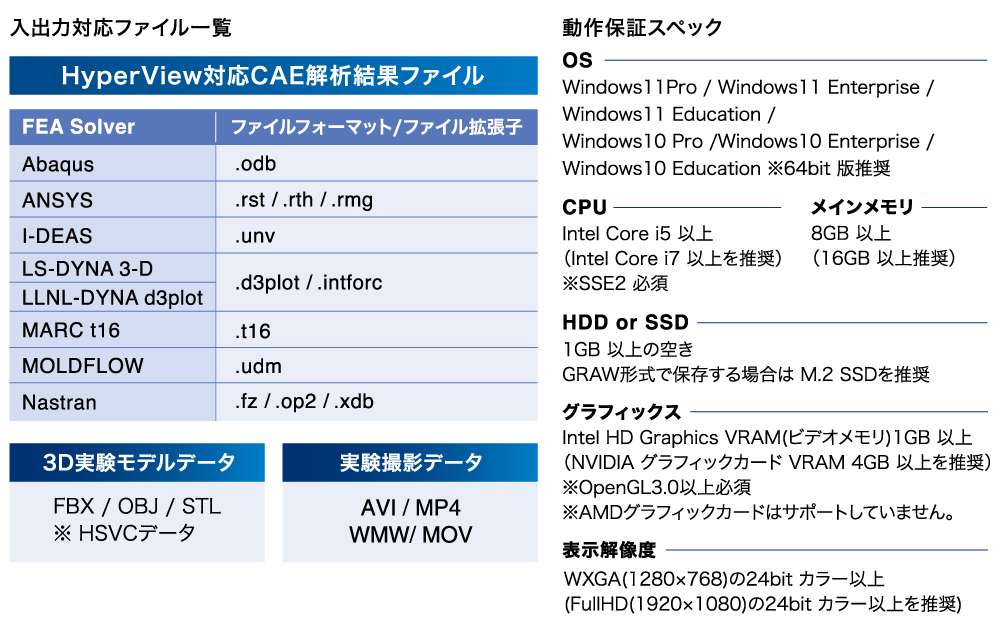

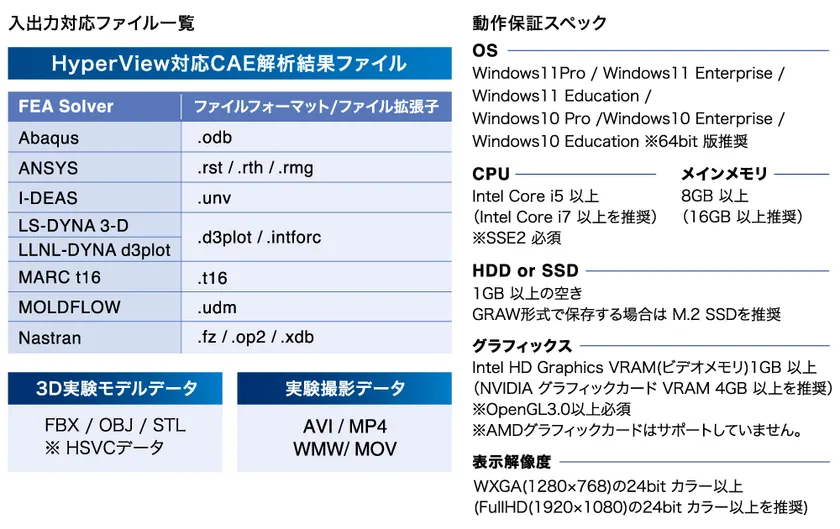

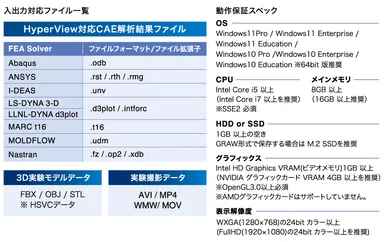

TimeSpaceViewの主な仕様

※CAE解析結果ファイルはHyperViewと連携することで、STL形式で取り込むことができます。同じPCにインストールすることで、TimeSpaceViewから専用コマンドで変換処理を行うことができます。HyperViewのサポートするファイル形式の詳細は、HyperViewのマニュアル等をご確認ください。

【株式会社フォトロンについて】

本社　　：〒101-0051　東京都千代田区神田神保町1-105

　　　　　神保町三井ビルディング21階

代表者　：代表取締役社長　瀧水隆

創業　　： 1968年7月10日

資本金　： 1億円

事業内容：民生用および産業用電子応用システム

　　　　　 (高速度カメラ・画像処理システム、CAD関連ソフトウェア、

　　　　　放送用映像機器、その他)の開発、製造、販売、輸出入

URL　　： https://www.photron.co.jp/

Photron、Photronロゴ、すべてのPhotron製品名およびPhotron製品ロゴは株式会社フォトロンの商標または登録商標です。

その他の会社名または製品名は、各社の商標または登録商標です。
