ジャノメ、卓上ロボットJR4000シリーズを10月1日に新発売

株式会社ジャノメ(所在地:東京都八王子市、代表取締役社長:齋藤 真)は、好評発売中の卓上ロボット「JR3000シリーズ」の後継機種として、機能、使いやすさをさらに向上させた「JR4000シリーズ」を、2024年10月1日に発売いたします。


「JR4000シリーズ」は、3D-CADデータの取り込み、スプライン曲線対応などの新機能を搭載します。これにより、近年3D-CAD・3Dプリンタの発達により増加しているデザイン重視の複雑な形状の製品(ワイヤレスイヤホン・自動車のヘッドライトなど)への塗布等の需要に対応します。また最高速度・最高加速度の上昇や、本体へのねじ取り付け溝追加による外部装置取付時の利便性向上など、多数の機能が追加されました。簡単ティーチング・多言語対応・多彩な通信仕様などの特長も、「JR3000シリーズ」から継承されています。


これからも、技術面・サービス面でのお客様サポートと、新たな分野でも使用可能な製品・ソフトウェアの開発を進め、機能・ラインナップの充実を図ってまいります。

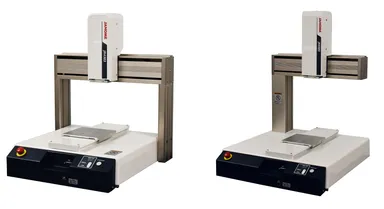

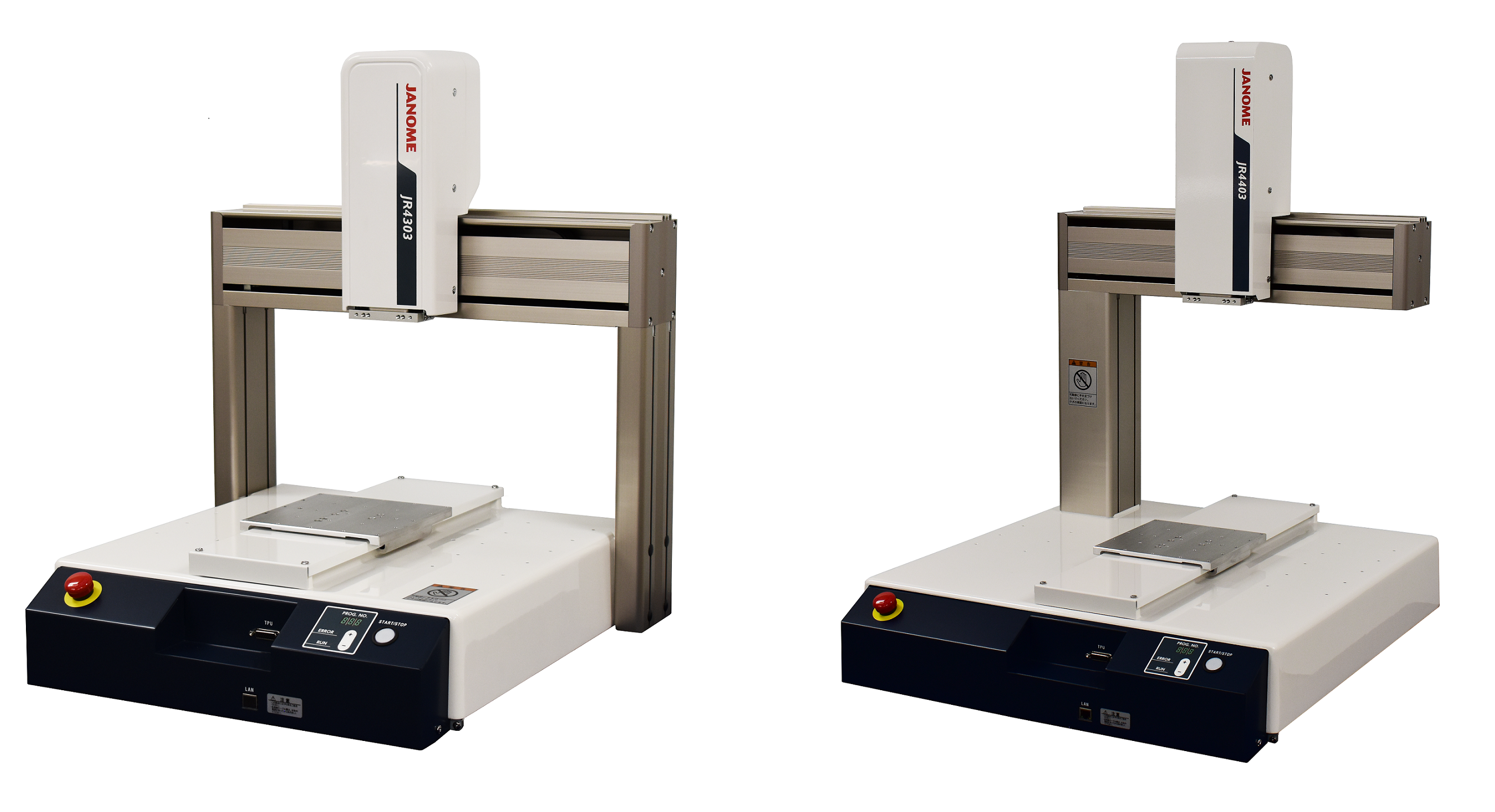

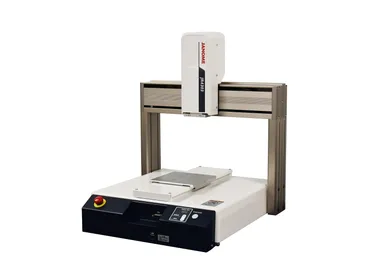

[左]JR4303(両持ち)/[右]JR4403(片持ち)




【卓上ロボット「JR4000シリーズ」の機能・特長】

・最高速度・最高加速度の上昇

 (XY最高速度:1,000mm/s、XY最高加速度:3,400mm/s2)

・動作制御をスプライン曲線に対応

・3D-CADデータ対応グラフィック機能他、プログラミング機能を拡充し、デザインを一新したオリジナルソフトウェア「JR C-Points III」(オプション)

・安全回路二重化(安全カテゴリ3, パフォーマンスレベルPL=d)に対応(オプション)

・外部モータを最大2個制御可能、エンコーダ入力対応(オプション)



【新製品概要】

製品名      卓上ロボット「JR4000シリーズ」

国内希望小売価格 オープン価格(個別にお見積り)

発売日      2024年10月1日


<主な仕様>

■3軸仕様

●JR4203

・動作範囲(mm)      :X軸・Y軸    200×200

              Z軸      50

・最大可搬質量(kg)    :ワーク     7

              ツール     3.5

・最高速度(mm/s)(PTP駆動):X軸・Y軸    700

              Z軸      250

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 600

・位置繰り返し精度(mm)  :X軸      ±0.006

              Y軸      ±0.006

              Z軸      ±0.006

・外形寸法W×D×H(mm)   :323×389×554

 (突起部を除く)


●JR4303

・動作範囲(mm)      :X軸・Y軸    300×320

              Z軸      100

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      400

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度(mm)   X軸      ±0.007

              Y軸      ±0.007

              Z軸      ±0.007

・外形寸法W×D×H(mm)   :560×535×659

 (突起部を除く)


●JR4403

・動作範囲(mm)      :X軸・Y軸    400×400

              Z軸      150

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      400

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度(mm)  :X軸      ±0.007

              Y軸      ±0.007

              Z軸      ±0.007

・外形寸法W×D×H(mm)   :584×630×807(615×630×807)

 (突起部を除く/( )は両持ちタイプ)


●JR4503

・動作範囲(mm)      :X軸・Y軸    510×510

              Z軸      150

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      400

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度(mm)  :X軸      ±0.008

              Y軸      ±0.008

              Z軸      ±0.008

・外形寸法W×D×H(mm)   :678×730×807

 (突起部を除く)


●JR4603

・動作範囲(mm)      :X軸・Y軸    510×620

             :Z軸      150

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      400

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度(mm)  :X軸      ±0.008

              Y軸      ±0.01

              Z軸      ±0.008

・外形寸法W×D×H(mm)   :790×730×807

 (突起部を除く)


■4軸仕様

●JR4204

・動作範囲(mm)      :X軸・Y軸    200×200

              Z軸      50

              R軸      ±360

・最大可搬質量(kg)    :ワーク     7

              ツール     3.5

・最高速度(mm/s)(PTP駆動):X軸・Y軸    700

              Z軸      250

              R軸      600

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 600

・位置繰り返し精度     X軸(mm)    ±0.006

              Y軸(mm)    ±0.01

              Z軸(mm)    ±0.01

              R軸(°)    ±0.008

・外形寸法W×D×H(mm)   :323×389×676

 (突起部を除く)


●JR4304

・動作範囲(mm)      :X軸・Y軸    300×320

              Z軸      100

              R軸      ±360

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      1000

              R軸      900

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度     X軸(mm)    ±0.007

              Y軸(mm)    ±0.01

              Z軸(mm)    ±0.01

              R軸(°)    ±0.008

・外形寸法W×D×H(mm)   :560×535×844

 (突起部を除く)


●JR4404

・動作範囲(mm)      :X軸・Y軸    400×400

              Z軸      150

              R軸      ±360

・最大可搬質量(kg)    :ワーク     15

              ツール     7

・最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

              Z軸      400

              R軸      900

・最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

・位置繰り返し精度     X軸(mm)    ±0.007

              Y軸(mm)    ±0.01

              Z軸(mm)    ±0.01

              R軸(°)    ±0.008

・外形寸法W×D×H(mm)   :584×630×894(615×630×894)

 (突起部を除く/( )は両持ちタイプ)



●JR4504

動作範囲(mm)      :X軸・Y軸    510×510

             Z軸      510×510

             R軸      ±360

最大可搬質量(kg)    :ワーク     15

             ツール     7

最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

             Z軸      400

             R軸      900

最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

位置繰り返し精度     X軸(mm)    ±0.008

             Y軸(mm)    ±0.01

             Z軸(mm)    ±0.01

             R軸(°)    ±0.01

外形寸法W×D×H(mm)   :678×730×894

 (突起部を除く)


●JR4604

動作範囲(mm)      :X軸・Y軸    510×620

             Z軸      150

             R軸      ±360

最大可搬質量(kg)    :ワーク     15

             ツール     7

最高速度(mm/s)(PTP駆動):X軸・Y軸    1000

             Z軸      400

             R軸      900

最高速度(mm/s)(CP駆動) :X・Y・Z軸合成 850

位置繰り返し精度     X軸(mm)    ±0.008

             Y軸(mm)    ±0.008

             Z軸(mm)    ±0.01

             R軸(°)    ±0.008

外形寸法W×D×H(mm)   :790×730×894

 (突起部を除く)



製品改良等のため、上記の仕様を予告なく変更する場合がありますのでご了承ください。
